Cet article compare les deux types afin de comprendre dans quels cas ils sont utilisés et quels sont les avantages de chacun. Cette comparaison vous permettra de déterminer lequel correspond le mieux à vos besoins.

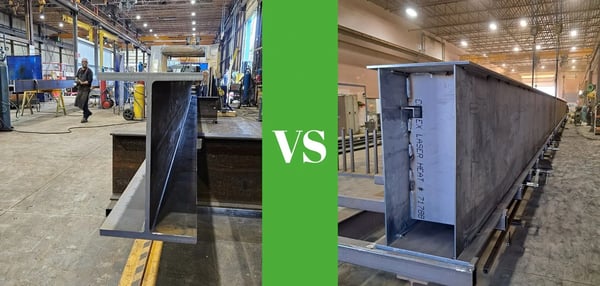

Pont roulant à poutre vs caisson : en quoi êtes-vous concerné?
« Aucune différence pour moi! », pensez-vous peut-être.
C’est vrai que dans certains cas, le choix sera facile. Mais dans d’autres cas, il sera important de connaître la différence entre les deux, parce que chacun a ses propres avantages. Vous ne voudriez pas sélectionner le mauvais type de pont roulant et avoir des regrets!
Après avoir lu cet article, vous saurez la différence entre un pont roulant à poutre vs un pont roulant à caisson. Mais surtout, vous connaîtrez les avantages de chacun et vous saurez lequel choisir en fonction de votre situation.
Pont roulant à poutre : utilisation, avantages et inconvénients
Le pont roulant à poutre est fabriqué avec une poutre maîtresse en acier commandée telle quelle chez un fournisseur. Il peut être fait d’une seule poutre (simple poutre), ou de deux poutres (double poutre).
Si votre pont roulant a une portée de moins de 55pi ou a une capacité nominale de moins de 25 tonnes, votre pont roulant sera généralement à poutre. Pourquoi? Parce qu’il coûte moins cher. Du fait que c’est une pièce d’acier standard disponible sur catalogue chez les fournisseurs. Pour la même raison, son délai de livraison sera habituellement plus rapide. En plus, une poutre est généralement moins grosse qu’un caisson, ce qui peut augmenter la hauteur de levage.

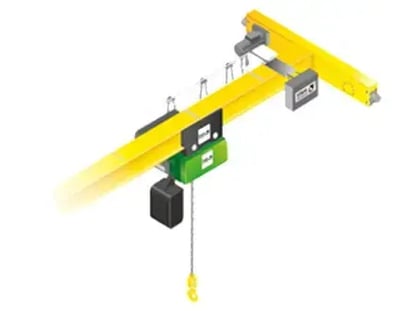

Poutre
On peut aussi fabriquer un pont roulant à poutre jusqu’à environ 65pi de portée. Cependant, entre 55pi et 65pi, le pont roulant sera plus « mou », c’est-à-dire qu’il pliera légèrement, ce qui crée des effets de balancement et d’oscillation quand on soulève et déplace une pièce (voir l’encadré La déflexion et son impact). Ce mouvement peut nuire aux opérations qui demandent de la précision ou une vitesse rapide, ainsi que les opérations qui impliquent des arrêts/départs répétés (jog).
La déflexion et son impact
Plus la poutre d’un pont roulant est longue, plus ellefléchitsous le poids de la charge. Ce mouvement vertical est ce qu’on appelle ladéflexion.
Par conséquent, les arrêts / départs en montée ou descente du palan peuvent provoquer unmouvement de va-et-vient verticalappeléoscillation. L’effet est un peu comme une corde tendue sur laquelle on applique une force et qu’on relâche : elle se mettra à vibrer de haut en bas.
Cette oscillation est évidemment transmise à la pièce soulevée, et peut compliquer les manœuvres. Notamment, les pièces doivent être stabilisées avant d’être déposées.
Le phénomène d’oscillation est plus marqué sur un pont à poutre que sur un pont à caisson. Pourquoi? Parce que lesnormes de conception reliées à la déflexion maximale ne sont pas les mêmespour une poutre que pour un caisson.
Pont roulant à caisson: utilisation, avantages et inconvénients
Un caisson est composé de plaques d’acier assemblées qui forment une poutre maîtresse rectangulaire. Contrairement à une poutre standard, il est fabriqué sur mesure. Encore ici, le pont roulant peut être à simple ou double caisson.
En général, un pont roulant sera à caisson lorsqu’il a une portée supérieure à 65pi ou qu’il a une capacité nominale supérieure à 30 000kg.
En plus de permettre une plus longue portée ou une capacité nominale plus élevée, le pont roulant à caisson peut être le bon choix si la portée de votre pont roulant se trouve dans la zone de chevauchement, c’est-à-dire entre 55pi et 65pi. Pour des opérations plus précises, il sera plus stable à cause de sa plus grande rigidité.

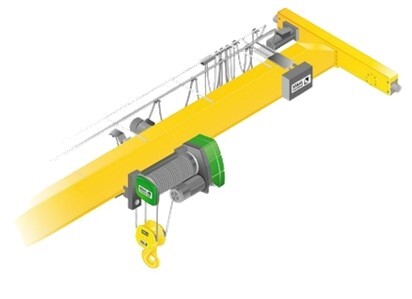

Caisson
Parfois, le pont roulant à caisson peut être utile si des composantes lourdes ou plus grosses doivent être installées sur le bâti du pont roulant. Donc une poutre standard pourrait ne pas être adaptée.
Quels sont les inconvénients de ce type de pont roulant?
Premièrement, il coûte plus cher parce qu’il faut de la main-d’œuvre pour l’assembler. À titre indicatif, pour un pont roulant d’une portée d’environ 60pi, il faut ajouter environ une dizaine de milliers de dollars par caisson comparé à une poutre. En plus, il peut être plus long à fabriquer. Et pour finir, sa conception pourrait le rendre plus haut, ce qui fait perdre en hauteur de levage.
Qu’est-ce que la zone de chevauchement
Dans cet article, la zone de chevauchement représente la plage de portée à l’intérieur de laquelle il est possible de fabriquer autant un pont roulant à caisson qu’un pont roulant à poutre. Cette zone de chevauchement se situe habituellemententre 55pi et 65pi.
Comment faire le bon choix entre le pont roulant à poutre vs le pont roulant à caissons
Dans cet article, vous avez appris la différence entre un bâti de pont roulant à poutre et à caisson, et dans quels cas ils sont généralement utilisés. Vous avez aussi appris les avantages et inconvénients de chacun. Consultez le tableau suivant pour un résumé de ces points.
Pont roulant à poutre
Pont roulant à caisson
Peut être simple ou double
✓
✓
Disponibilité des poutres maîtresses
En catalogue chez le fournisseur
Fabriquées sur mesure
Portée
Jusqu’à environ 65pi La sélection dépendra de la combinaison de portée et de capacité
Peut être au-delà de 65pi La sélection dépendra de la combinaison de portée et de capacité
Capacité nominale
Jusqu’à 30 tonnes (double poutre)
Jusqu’à 200 tonnes, et plus…
Prix
$
$$
Délai de livraison
Plus rapide
Plus long
Hauteur de levage
Maximale
Légère perte
Composantes plus grosses ou lourdes à installer sur le pont
Moins de possibilités
Plus de possibilités
Mais comment choisir le pont roulant qui VOUS convient? Tout d’abord, c’est principalement l’application qui déterminera le meilleur choix. Ensuite, certains avantages ou inconvénients influenceront peut-être votre décision, comme la différence de prix ou la hauteur de levage.
Par exemple, si vous avez besoin d’un pont roulant pour un usage intensif, des vitesses de levage rapide (plus de 6 m/min) ou un pont roulant avec un aimant, un pont à caisson sera recommandé. Cependant pour un atelier mécanique ou une utilisation occasionnelle, un pont roulant à poutre sera généralement acceptable.
Voici quelques autres exemples concrets pour vous aider:
Premier exemple : Dans l’industrie du plastique, un pont roulant de 60pi doit sortir des moules d’une machine pour en faire l’entretien. Remettre ce moule à sa place demandera de la précision. Dans ce cas, un acheteur décidera peut-être de choisir le pont roulant à caisson pour sa stabilité.

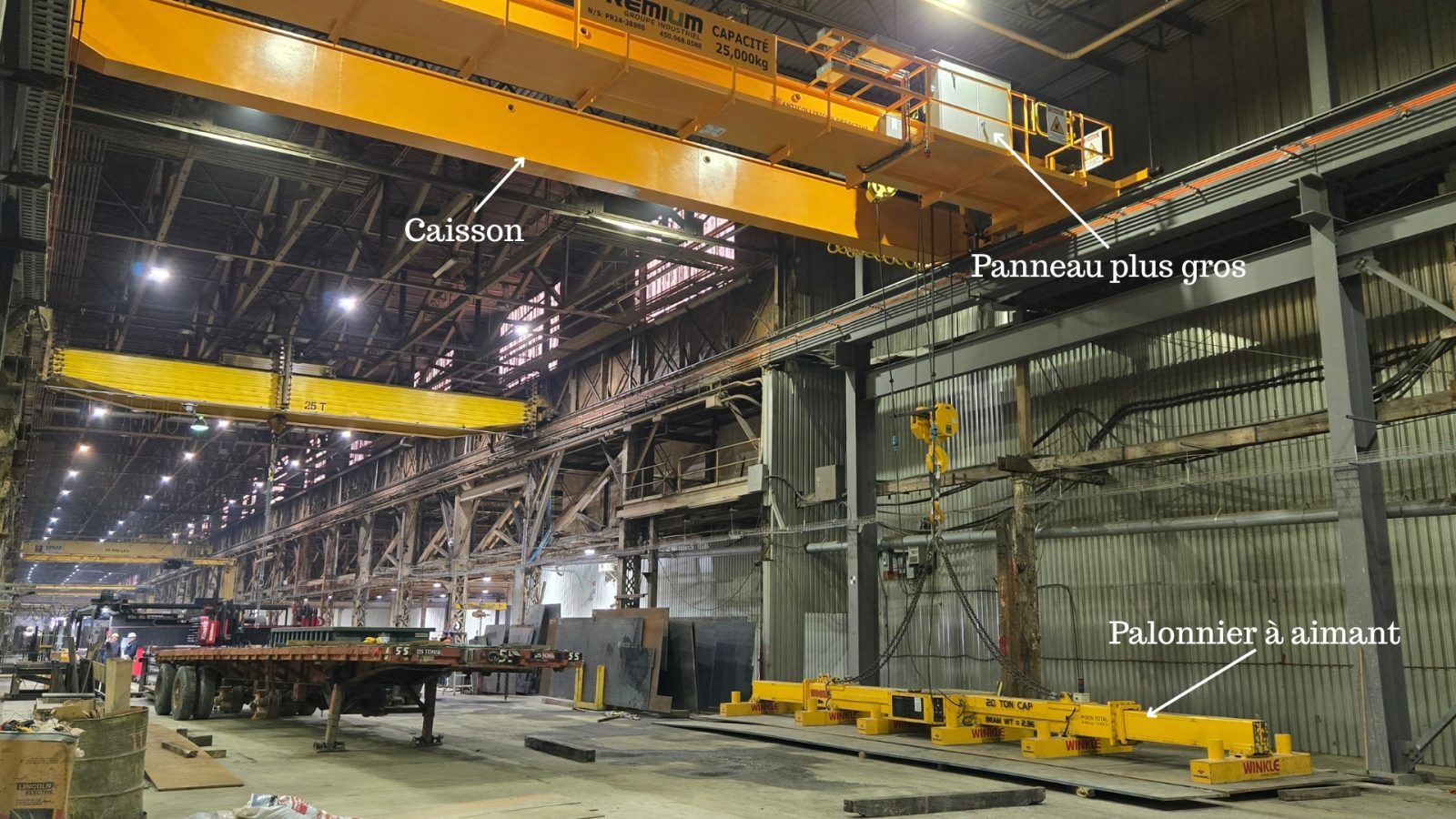

Deuxième exemple : un pont roulant de 60pi de portée manipule de longues feuilles d’acier avec un palonnier à aimants. Son usage est intensif, par conséquent cette application nécessite une bonne stabilité pour que les feuilles n’oscillent pas lorsqu’on les dépose sur la table de découpe. Pour cette application, il faut aussi un panneau électrique plus gros, et parfois des batteries supplémentaires, qui devront être installées en haut sur le bâti du pont roulant. Alors dans cette situation, le pont roulant à caisson sera une meilleure option qu’un pont roulant à poutre.
Le Groupe Industriel Premium se spécialise dans la fabrication de ponts roulants de tout genre, que ce soit à poutre ou à caisson. Nos conseillers se feront un plaisir d’analyser avec vous votre application et de vous recommander la bonne solution. N’hésitez pas à contacter votre représentant pour qu’il vous aider à analyser ces options.
