Votre bâtiment n’est pas conçu pour un pont roulant? Voici la solution!

Par Marc-André Martineau
Directeur & Associé chez Groupe Industriel Premium

Vous souhaitez installer un pont roulant, mais il vous a été confirmé que votre bâtiment n’est pas conçu pour le recevoir?

Alors que l’inquiétude s’installe, vous vous demandez peut-être: « Comment vais-je faire? Est-ce même possible? Est-ce qu’une modification majeure du bâtiment sera nécessaire? Si oui, combien tout ça va me coûter? »

C’est alors que ce projet qui paraissait simple devient une montagne insurmontable! Mais est-ce bien le cas? Par où commencer dans cette histoire?

Soyez rassuré, dans cet article, vous apprendrez comment il est possible d’installer un pont roulant même si le bâtiment n’a pas été conçu pour ça , grâce à l’ajout de structures de pont roulant indépendantes de votre bâtiment (appelées structures autoportantes).

Vous découvrirez les éléments suivants :

• Qu’est-ce qu’une structure de pont roulant?
• Dans quelles circonstances l’achat d’une structure autoportante devrait-il être considéré?
• Les avantages et les inconvénients d’une structure autoportante.
• Par où commencer quand on a besoin d’une structure autoportante?

Débutons avec la base : qu’est-ce au juste que la structure d’un pont roulant?

Définition : qu’est-ce qu’une structure de pont roulant?

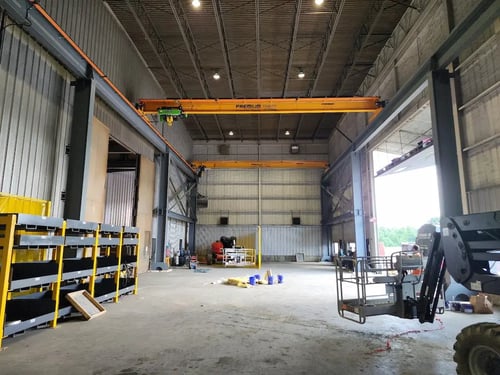

La structure du pont roulant est l’ensemble des éléments qui soutiennent les rails sur lesquels se déplace l’appareil de levage.

Pour illustrer, dans une maison, les murs et les poutres sont la structure : sans eux, tout s’écroulerait. Pareillement, le pont roulant doit être soutenu par une structure qui peut prendre ces charges importantes.

Chaque installation de pont roulant implique une structure. Toutefois, certaines circonstances nécessiteront de considérer l’achat d’une structure autoportante. Examinons-les.

Dans quelles circonstances l’achat d’une structure autoportante devrait-il être considéré?

Il y a 3 circonstances différentes impliquant des structures de pont roulant. Sur les 3, 2 d’entre elles nécessiteront une structure autoportante. Pourtant, 1 seule nécessitera de se pencher plus en profondeur sur cette question. Analysons cela.

Pont roulant dans une nouvelle bâtisse : Lorsqu’il est question d’un bâtiment neuf, l’aspect de la structure sera pris en charge par l’entrepreneur. C’est la circonstance la plus commune, et elle est traitée avant la construction du bâtiment.

Pont roulant extérieur: En deuxième lieu, quand l’installation du pont roulant se fait à l’extérieur, il est évident qu’une structure sera nécessaire, car le pont roulant n’a pas de support sur lequel s’appuyer. Une structure autoportante devra automatiquement être installée¹.

Pont roulant dans une bâtisse existante : C’est dans la troisième circonstance où l’installation d’une structure devient importante dans le contexte de cet article. Lorsque le bâtiment n’est pas conçu pour recevoir un pont roulant, c’est là qu’il faut trouver une solution à un prix raisonnable.

Avantages et inconvénients de la structure autoportante

L’option de la structure autoportante sera majoritairement choisie dans un bâtiment qui n’est pas conçu pour un pont roulant. Toutefois, il n’y a pas que des avantages à cette option.

Avantages de la structure autoportante : économique et sur mesure

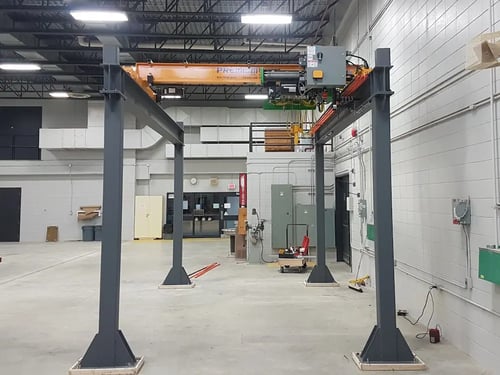

Quand un bâtiment existant n’est pas conçu pour recevoir un pont roulant, la structure autoportante est un choix économique. Pourquoi?

Lors de la conception d’un nouveau bâtiment, la structure de pont roulant fait partie du projet global et son coût se fond dans l’achat global, profitant d’économies de quantité sur les produits comme sur la main-d’œuvre. Mais dans un bâtiment existant, des rénovations majeures ciblées seront nécessaires. Le projet sera souvent dédié uniquement à cette modification, ce qui générera des coûts importants. La structure autoportante sera donc un choix moins dispendieux, car elle n’implique pas de modifications majeures du bâtiment.

La structure autoportante est aussi une option flexible, pouvant être bâtie sur mesure. Par exemple, elle peut être installée dans une portion spécifique de votre bâtiment, pour cibler un besoin particulier qui ne dépend pas de l’emplacement actuel des structures du bâtiment lui-même.

Désavantages de la structure autoportante : prend plus d’espace au sol

La structure autoportante prendra plus d’espace qu’une structure conventionnelle, car elle est formée de ses propres colonnes de soutien qui prennent de l’espace au plancher. Il faut donc tenir compte des dégagements requis pour ne pas interférer avec vos installations actuelles.  Vu ces avantages et inconvénients, dans quels cas vaut-il la peine d’installer une structure autoportante? Voici des exemples concrets où ce type de structure a été utilisé.

Exemples de situation où une structure autoportante peut valoir la peine

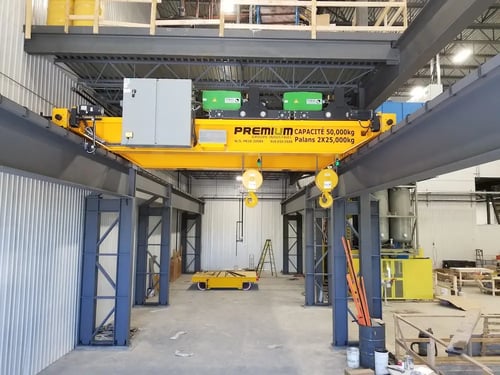

Prenons l’exemple de la compagnie Comairco. L’entreprise a récupéré un bâtiment âgé dans le but de le rénover et d’installer un pont roulant, car il y avait déjà un pont roulant à l’intérieur. Mais il s’est avéré que la structure en place n’était pas adaptée à la nouvelle installation de pont roulant souhaitée. Comairco a donc installé une structure autoportante adaptée au pont roulant dont il avait besoin.

Parfois, ce sont d’autres raisons qui obligent à installer une structure autoportante, comme lorsque la structure actuelle ne peut prendre la capacité du nouveau pont roulant, ou lorsque le bâtiment est en location, ou bien quand le bâtiment ne peut tout simplement pas prendre la charge, comme un bâtiment avec une charpente en bois léger (2x4, 2x6, 2x8, etc).

Dans tous les cas, par où commencer quand le besoin d’une nouvelle structure se fait sentir?

Par où commencer quand on a besoin d’une structure autoportante?

Avant de commencer, il y a 3 vérifications qui seront nécessaires pour déterminer la structure autoportante dont vous aurez besoin :

• Les dimensions de la structure

• L’emplacement des colonnes au sol

• L’épaisseur de la dalle de béton

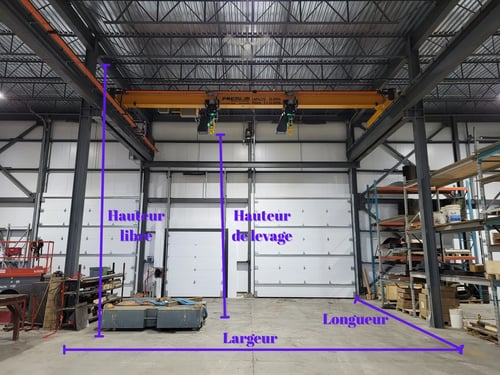

Dimensions de la structure

Votre expert en levage aura besoin des dimensions suivantes pour évaluer correctement votre structure :

• Profondeur libre de l’emplacement

• Largeur libre de l’emplacement

• Hauteur libre

Ces informations permettront de déterminer les dimensions de la structure et fournir une soumission exacte.

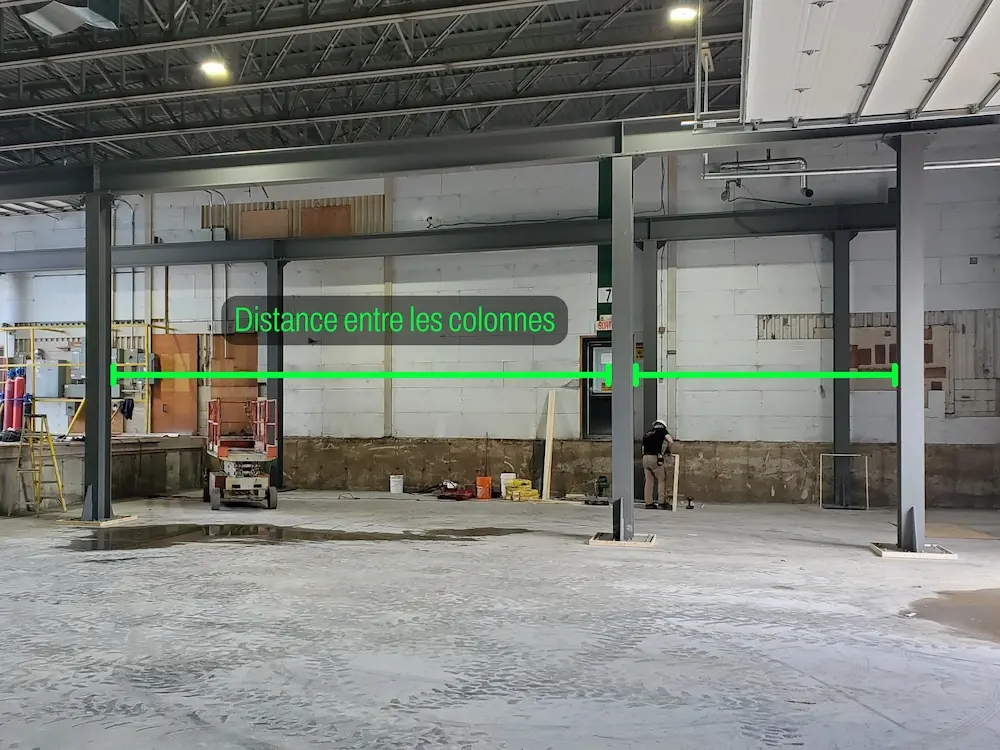

Emplacement des colonnes

L’emplacement des colonnes de la structure autoportante doit aussi être pris en compte, et c’est un élément important qui influencera le prix, mais aussi la productivité de vos opérations. Comment cela?

Dans l’emplacement futur de votre structure autoportante, il pourrait y avoir des zones qu’on doit garder dégagées, et les colonnes de votre nouvelle structure pourraient interférer.

Voici quelques exemples d’éléments qui pourraient nécessiter une adaptation de la structure :

• Voies de circulation

• Portes de garage

• Escalier de mezzanine

• Machines

• Bureau, pièce ou zone

Comme les colonnes peuvent être disposées à des distances variables, votre spécialiste devra connaître les zones à dégager pour concevoir la structure en plaçant les colonnes au meilleur endroit selon votre réalité.

Épaisseur de la dalle de béton

Un dernier élément indispensable à vérifier est l’épaisseur de la dalle de béton à l’emplacement où sera installée votre structure autoportante. Normalement, les dalles de béton industrielles ont une épaisseur de 6’’, mais cela peut varier pour différentes raisons. Votre dalle de béton doit pouvoir soutenir la charge en mouvement de votre pont roulant.

Pour tous les détails de cet aspect, consultez l’article « Quelle épaisseur de béton faut-il pour une structure de pont roulant? » Vous y trouverez tous les éléments à tenir compte pour votre discussion avec votre fournisseur.

Tableau récapitulatif – Éléments à évaluer pour une structure autoportante de pont roulant

Élément à évaluer	Description / Rôle	Informations à fournir	Illustrations suggérées
Dimensions de la structure	Pour évaluer les coûts et l’espace.	Profondeur largeur Hauteur
Emplacement des colonnes	Distance entre les colonnes et positionnement pour ne pas gêner la productivité.	Zone à dégager: Voies de circulation Portes de garage Escaliers de mezzanine Machines Bureaux Etc.
Épaisseur de la dalle de béton	Détermine la capacité du sol à supporter les charges.	Vérifier l’épaisseur (souvent 6”)	Quelle épaisseur de béton faut-il pour une structure de pont roulant?

Rassembler toutes ces informations vous permettra d’être prêt pour l’analyse avec votre expert en levage.

Lorsque vous êtes prêt pour votre projet de structure autoportante

Vous pensiez qu’un bâtiment non conçu pour un pont roulant limitait vos possibilités ? Ce doute est maintenant dissipé. Grâce à la structure autoportante, vous avez une solution claire, économique et sur mesure.

Il peut effectivement être préoccupant de découvrir que votre bâtiment n’est pas conçu pour vos besoins de pont roulant. Mais la structure autoportante permet d’éliminer cette inquiétude. Grâce à cette option, vous avez maintenant une option claire entre les mains.

Maintenant, que pouvez-vous faire? Voici 3 options en fonction de l’étape où vous êtes rendu :

• Étape exploratoire : N’hésitez pas à vous renseigner sur les différents types de structures disponibles. La page « Structures autoportantes » vous permettra d’évaluer les options qui vous conviendraient le mieux et répondra à d’autres questions que vous pourriez vous poser (voir la section FAQ).

• Étape budgétaire : si vous êtes à l’étape d’évaluer votre budget pour le projet, contactez votre spécialiste après avoir rassemblé les informations des 3 vérifications mentionnées plus haut.

• Étape de réalisation : si vous êtes à l’étape de réalisation, contactez votre spécialiste pour vérifier si vos informations sont suffisantes. Sinon, un expert pourra préciser avec vous les éléments, et éventuellement visiter les lieux pour optimiser la configuration.

Le Groupe Industriel Premium se spécialise dans les ponts roulants et, grâce à sa collaboration avec sa compagnie sœur Structure Industrielle Premium, a développé une expertise pour offrir différents concepts de structures autoportantes. Nous pouvons donc vous aider à faire le bon choix.
