Besoin d’un pont roulant : par où commencer?
1 novembre 2024
Besoin d’un pont roulant : par où commencer?
12:51
Par Alexandre Venne
Vous prévoyez acheter des équipements de levage? Mais par-dessus tout, vous souhaitez certainement faire le bon choix pour ne pas avoir de regrets! Alors, par où commencer pour atteindre cet objectif? Quelles sont les premières étapes pour que votre projet soit un succès?
Durant les 15 dernières années, le Groupe Industriel Premium a accompagné des centaines d’entreprises dans le choix et l’installation de ponts roulants sur mesure. Nous installons entre 200 et 250 ponts roulants de différents types par année.
En terminant cet article, vous saurez quelles sont les premières étapes d’un projet d’achat de ponts roulants, que ce soit pour un nouvel emplacement ou pour un ajout sur une voie de roulement. Vous saurez aussi quelles informations vous devez rassembler pour configurer des équipements de levage adaptés à vos besoins.
Voici ce que vous découvrirez :

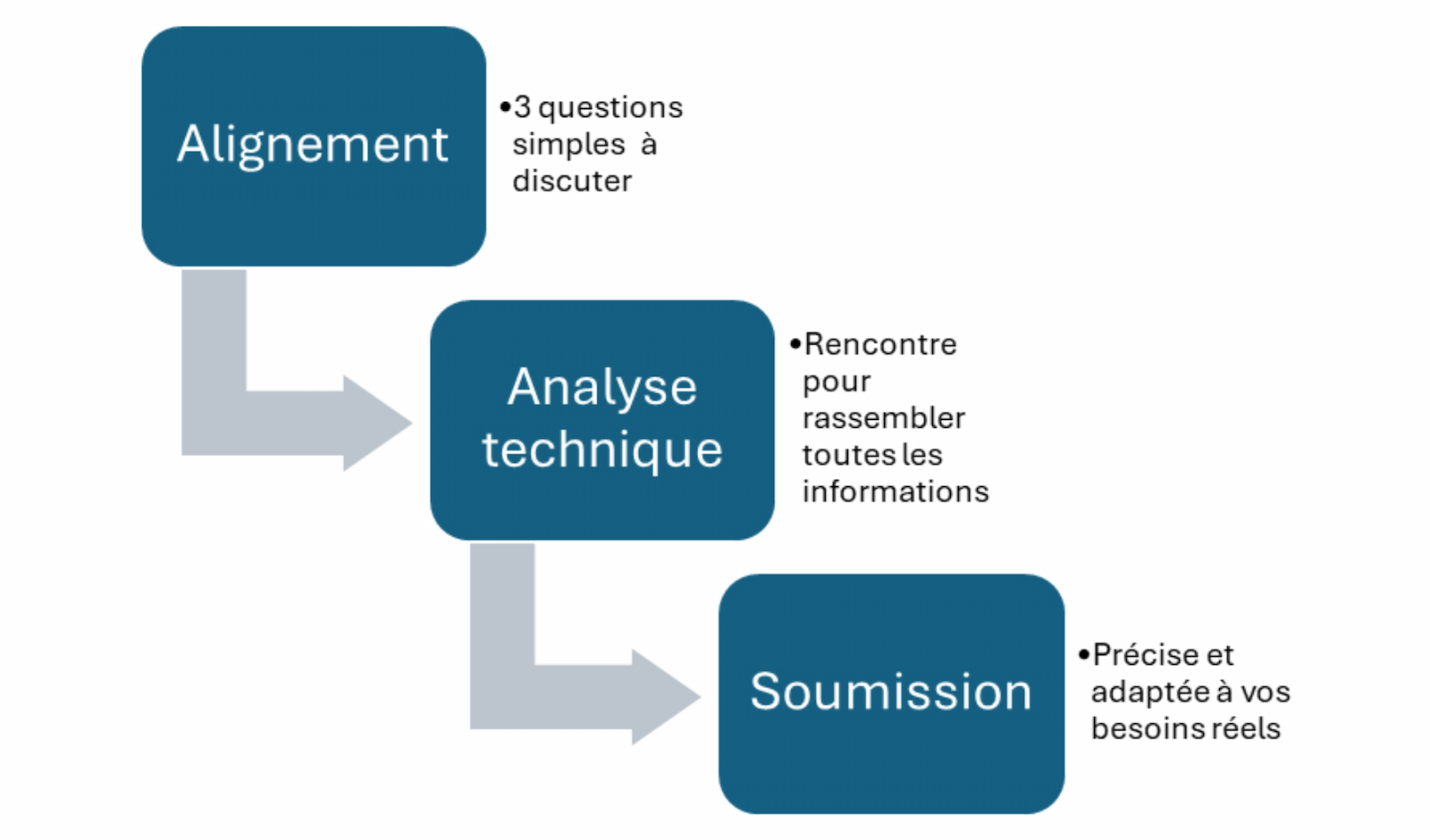

Les 3 premières étapes d’un projet de ponts roulants :
1. Déterminer l’application de levage envisagée
2. Rassembler les informations utiles au projet
3. Contacter un spécialiste en levage
Étape 1 : Déterminer l’application de vos ponts roulants : la clé pour faire le bon choix!
Dans le domaine du levage, l’application signifie l’utilisation qui sera faite de l’équipement. Autrement dit, qu’allez-vous soulever avec votre pont roulant, comment, à quelle fréquence et dans quel environnement? Cette information est la clé, l’élément principal pour déterminer le bon équipement.
Pour vous aider à bien l’évaluer et ne rien oublier, voici les éléments qui composent l’application.
Quoi : les pièces
• Quelles sont les pièces que vous allez soulever?
• Comment sont-elles faites? Quelles sont leurs dimensions?
• Quels sont leurs poids maximaux?
• Toute autre information pertinente sur la pièce
Comment : les opérations
• Quelles sont les opérations que vous devez faire?
• Comment la pièce sera-t-elle attachée ou fixée au pont roulant pour les manœuvres? Grâce à des élingues, un palonnier, des ventouses, des aimants, etc.?
• Quelle manipulation devez-vous faire avec la pièce (déplacement, rotation, etc.)?
• Quel trajet devra faire la pièce du point A au point Z?
Quand : la fréquence
• Combien de fois allez-vous déplacer vos pièces (nombre de levages / heure)?
Où : l’environnement
• L’équipement sera-t-il installé à l’intérieur ou à l’extérieur?
• Est-ce qu’il s’agit d’un environnement dangereux, qui contient des gaz inflammables ou des particules instables dans l’air?
• Est-ce un environnement corrosif? Est-ce que la chaleur est élevée (à plus de 40 degrés par exemple)?
Une fois que l’application aura été clairement définie, cela vous aidera à rassembler d’autres informations nécessaires pour évaluer vos besoins et les configurations possibles.
Et si je désire seulement ajouter un pont roulant sur une voie de roulement déjà en place? Même dans ce cas, toutes ces informations seront pertinentes, car elles sont la base d’un projet de pont roulant. En fait, dans le cas d’un ajout, des renseignements supplémentaires seront requis. Ils seront abordés plus loin dans l’article. |
Étape 2 : Rassembler les informations nécessaires à votre projet de ponts roulants
L’application est l’élément le plus important qui donnera une direction claire à votre projet. Mais ensuite, quels autres détails votre fournisseur devra-t-il connaître pour préparer une offre ?
Voici une liste adaptée à la majorité des projets de levage.
La quantité
• des ponts roulants• des monorails
• des potences
• etc.
La capacité
Souvent déterminée en fonction du poids le plus lourd à soulever. Cela permettra de déterminer la capacité nominale de vos équipements. La capacité nominale représente le poids maximal que le pont roulant peut soulever selon sa conception.
L’échéancier
Pour quand avez-vous besoin que les ponts roulants soient opérationnels? Il y a plusieurs étapes dans un projet de ponts roulants, comme la conception des plans, la fabrication, la livraison, l’installation, et la mise en service (Pour plus d’information sur les étapes d’un projet, voir l’article Les 5 étapes d'un projet de pont roulant et votre rôle dans sa réussite!). Cela permettra de voir si l’échéancier visé est réaliste comparé aux temps nécessaires pour franchir les différentes étapes.
L’emplacement
• Est-ce un nouveau bâtiment?
• Où est-ce situé?
• Dans quelle section du bâtiment seront installés les équipements?
Les dimensions
Plusieurs dimensions devront être mesurées pour configurer vos ponts roulants à votre environnement, notamment :
La hauteur de levage
Hauteur nécessaire entre le sol et le haut de la pièce dans sa position la plus élevée.
La hauteur libre
Sur l’ensemble de la superficie où se déplacera le pont roulant : Hauteur disponible entre le sol et l’obstacle le plus bas.
Longueur et largeur de l’espace disponible
Dimensions de longueur et de largeur de l’emplacement d’installation. Ces dimensions permettront de déterminer la longueur des voies de roulement et la portée du pont roulant.
Plan d’aménagement
Votre spécialiste en levage aura besoin de visualiser l’aménagement que vous prévoyez. Si aucun plan n’a encore été conçu, par exemple, si vous êtes au tout début du projet, vous pouvez fournir un dessin de l’agencement que vous avez à l’esprit.
Les obstacles
Il est aussi très important d’identifier sur le plan où se trouveront les obstacles qui pourraient créer une obstruction pour le déplacement du pont roulant. Les plus courants sont les suivants :
• Les rails de porte de garage
• Les lumières
• Etc.
Pour plus d’information sur les obstacles pouvant nuire à votre projet, consultez l’article Que dois-je vérifier pour m’assurer que mon pont roulant puisse circuler librement ?
La structure
C’est la base, généralement en acier, qui supporte les rails sur lesquels se déplace le pont roulant. Dans un nouveau bâtiment, il est fréquent que cette structure soit déjà prévue et fournie par l’entrepreneur. Mais sinon, il faut le mentionner à votre spécialiste. Il existe plusieurs options de structure autoportantes ou semi-autoportantes (voir la page Structure pour pont roulant ).
Quand une structure doit être ajoutée dans l’offre, les informations suivantes sont nécessaires :
L’épaisseur du plancher
Il est fréquent que les planchers de béton aient une épaisseur de 6po dans le milieu industriel. Mais si le plancher est plus mince, il faut parfois appliquer certaines solutions.
Voir l’article Quelle épaisseur doit avoir ma dalle de béton pour installer une structure de pont roulant?
La présence de chauffage radiant au sol
Il faut connaître l’emplacement des chauffages au sol, notamment pour le perçage.
Le positionnement des colonnes
Un mauvais positionnement des colonnes pourrait nuire à vos opérations
La tension électrique
La tension nominale nécessaire pour une installation de pont roulant est de 600V triphasée (600Vac/3ph/60Hz). Si ce type d’alimentation n’est pas disponible, il faut le mentionner à votre spécialiste pour déterminer les options.

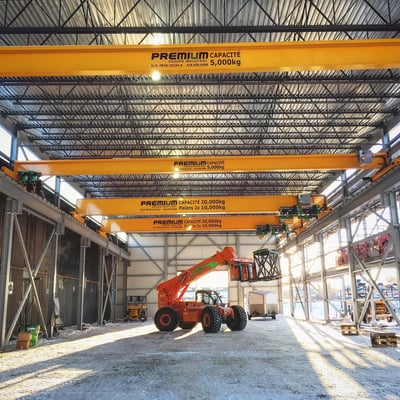

Informations nécessaires dans le cas d’un ajout de pont roulant sur une voie de roulement existante
Si votre projet consiste à ajouter un ou plusieurs ponts roulants sur une voie de roulement qui est déjà en place, les informations décrites plus haut seront nécessaires pour la plupart. Mais votre spécialiste en levage aura également besoin de renseignements additionnels suivants :
Plan d’aménagement incluant les ponts roulants actuels
Dans le cas d’une voie de roulement existante, le plan d’aménagement fourni devra inclure les installations actuelles afin de visualiser le projet dans son ensemble.
Ingénierie de capacité
La capacité que votre voie de roulement actuelle peut supporter a une limite. Lors de l’ajout d’un pont roulant, l’ingénierie de votre structure permettra d’établir la distance sécuritaire qu’il faudra garder entre les équipements pour respecter la capacité maximale. Si vous n’avez pas les documents d’ingénierie en main, il vous faudra consulter un ingénieur.
Pour en savoir plus, consultez notre article Restriction de capacité sur une voie de roulement: 7 solutions!

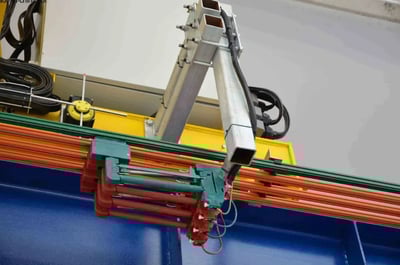

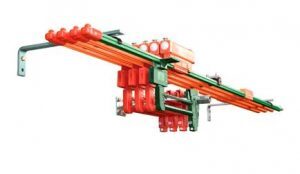

Les barres d’alimentation
L’alimentation électrique a aussi été conçue avec des limites en fonction de l’aménagement actuel. Votre fournisseur aura donc aussi besoin de connaître la marque et le modèle des barres d’alimentation actuelles pour vérifier si des modifications seront nécessaires.
Pour en savoir plus, consultez notre article Ajout d'un pont roulant : les 3 vérifications essentielles .
Informations sur les ponts roulants actuels
Surtout quand le pont roulant à ajouter aura la même vocation que ceux déjà en place, on tentera de se rapprocher au maximum de ses spécifications. Les informations qui seront utiles sont les suivantes :
• La marque des ponts roulants et des palans actuels
• Les vitesses des équipements
• Si les ponts roulants sont simple poutre ou double poutre
• Si les ponts roulants sont déposés ou suspendus
• Toute autre information pertinente sur les équipements actuels

Simple poutre

Double poutre

Suspendu

Simple déposé

Double déposé
Application et informations : Liste de vérification et tableau résumé
Pour faciliter votre travail, nous vous proposons de télécharger notre liste de vérification ici. Cette liste sera très pratique pour rassembler les informations en un seul endroit.
Vous trouverez également plus bas un tableau qui résume tous les éléments de l’application et les informations nécessaires, pour ne rien oublier.
Tableau résumé de l’application et des informations générales
Application |
||
Quoi |
Les pièces |
· Poids maximal |
Comment |
Les opérations |
· Comment seront-elles attachées et déplacées |
Quand |
À quelle fréquence |
· Nombre de levage / heure |
Où |
L’environnement |
· Intérieur |
Informations générales |
||
Quantité |
Nombre d’équipements de chaque type |
|
Échéancier |
Quand vos ponts doivent-ils être opérationnels? |
|
Emplacement |
Endroit où il sera installé |
|
Plan |
Dessin de l’aménagement souhaité |
|
Obstacles |
Unité de chauffage |
|
Rails portes de garage |
||
Lumières |
||
Dimensions |
Hauteur de levage |
|
Hauteur libre |
||
Longueur de l’espace disponible |
||
Largeur de l’espace disponible |
||
Plan |
Dessin d’aménagement souhaité |
|
Structure |
Si votre fournisseur doit l’inclure… |
|
Tension |
600Vac/3ph/60Hz |
|
Information additionnelle pour l’ajout de ponts roulants sur voie de roulement existante |
||
Ingénierie de capacité |
Quelles sont les restrictions de capacité des voies de roulement? |
|
Barres d’alimentation |
Marque et modèle des barres d’alimentation actuelles |
|
Ponts actuels |
Marque |
|
Vitesses |
||
Simple ou double poutre |
||
Déposé ou suspendu |
||
Autre info pertinente |
Étape 3 : contacter un spécialiste en ponts roulants pour trouver la meilleure solution
Une fois toutes ces informations réunies, vous serez enfin prêt pour passer à la troisième étape : contacter votre spécialiste en levage! Il analysera avec vous les options et vous aidera à trouver la meilleure configuration, celle qui correspond précisément à votre besoin. Cela vous évitera les mauvaises surprises de faire l’installation d’équipement qui ne correspondent pas à vos besoins réels, ce qui vous ferait perdre du temps et de l’argent.
Vous avez déjà rassemblé toutes les informations pertinentes? Le Groupe Industriel Premium se fera un plaisir de vous aider dans votre projet.
Nous vous offrons 2 options :
Option A : Aperçu budgétaire
Si vous souhaitez d’abord avoir un aperçu du coût total de votre projet, afin d'évaluer s’il correspond à votre budget, vous pouvez consulter la page « Combien coûte un pont roulant? ». Grâce à l’information que vous avez rassemblée, vous pourrez calculer facilement une fourchette de prix réaliste et le comparer à votre budget.
Option B: Contacter un spécialiste
Si vous êtes prêt à configurer votre pont roulant afin d’obtenir une offre précise correspondant à votre besoin, vous pouvez remplir le formulaire en bas de page, et un de nos spécialistes entrera en contact avec vous dans un délai de 24 heures.
Nous serons heureux de vous aider à réussir votre projet d’achat d’équipement de levage!
