En bref : qu’est-ce qu’une classe d’utilisation et pourquoi est-elle importante?
La classe d’utilisation indique le niveau de service pour lequel un pont roulant doit être conçu, selon notamment la fréquence des levages, le poids des charges et l’intensité des opérations. Une classe mal adaptée peut entraîner une usure prématurée, des pannes plus fréquentes et des coûts d’entretien plus élevés, même si la capacité nominale de l’appareil est respectée. La suite de l’article présente les classes CMAA, deux exemples d’utilisation et les renseignements à préparer pour déterminer la classe correspondant à vos opérations.
Vous achetez un pont roulant pour soulever des pièces de 5 tonnes à 20’ de hauteur. L’installation s’est bien passée et vous avez commencé à l’utiliser. Mais rapidement, les appels de service d’urgence se multiplient en raison d’usure prématurée et de bris fréquents !
Pourtant, vous respectez la capacité de l’équipement et vous l’entretenez. Est-ce un coup de malchance? Est-ce un défaut de fabrication? C’est alors qu’en approfondissant la question, on vous informe que votre pont roulant n’a pas la bonne classe d’utilisation pour vos besoins.
Il n’y a pas grand-chose de plus frustrant que de dépenser de l’argent pour le mauvais produit. Si vous investissez 40 000$, 50 000$ ou 100 000$ sur le mauvais équipement, la déception et les regrets seront grands!
Et les conséquences aussi :
• Usure prématurée
• Bris plus fréquents
• Maintenance plus fréquente
• Baisse de productivité
Après avoir lu cet article, vous comprendrez pourquoi la classe d’utilisation est un facteur déterminant dans la sélection de votre pont roulant, et par conséquent de votre satisfaction.
Nous vous expliquerons :
• Qu’est-ce qu’une classe d’utilisation? Nous allons démystifier le tout pour vous.
• En quoi êtes-vous concernés par la classe d’utilisation?
Ainsi, vous pourrez déterminer précisément vos besoins et faire l’acquisition de l’équipement le mieux adapté pour vous, en fonction de la classe d’utilisation appropriée. Cela vous assurera un investissement sécurisé et rentable.

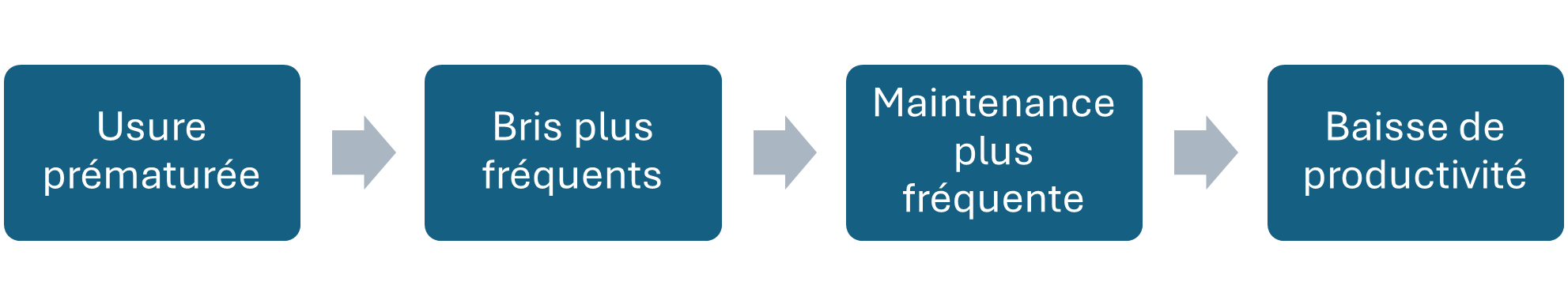

| Conséquences de choisir la mauvaise classe d'utilisation |
Commençons par comprendre ce qu’est une classe d’utilisation, et ce que cela représente pour vous.
Qu’est-ce que la classe d’utilisation ?

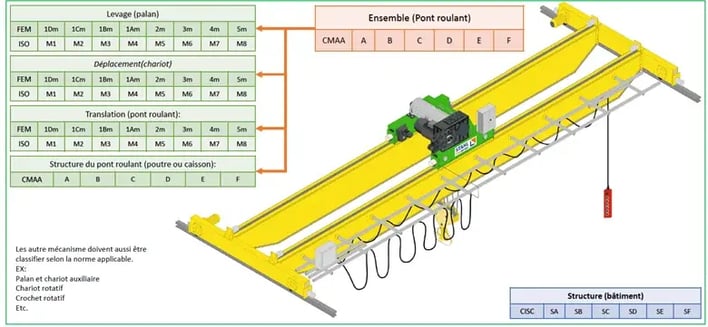

La classe d’utilisation est une façon de classer les équipements de levage basée sur l’utilisation qui en sera faite ou l’intensité avec laquelle il sera utilisé. Elle peut varier entre une classe d’utilisation légère à extrêmement lourde.
Les équipements sont classés grâce à des critères et des calculs précis, comme le cycle de charge, la charge moyenne, l’intensité, etc.
Mais pour rester simple : si un pont roulant est peu utilisé dans la journée, dans la semaine, ou dans l’année, il sera peut-être dans la classe « légère ». En revanche, s’il est beaucoup sollicité, alors il sera dans une classe plus élevée, peut-être « moyenne » ou « lourde ».

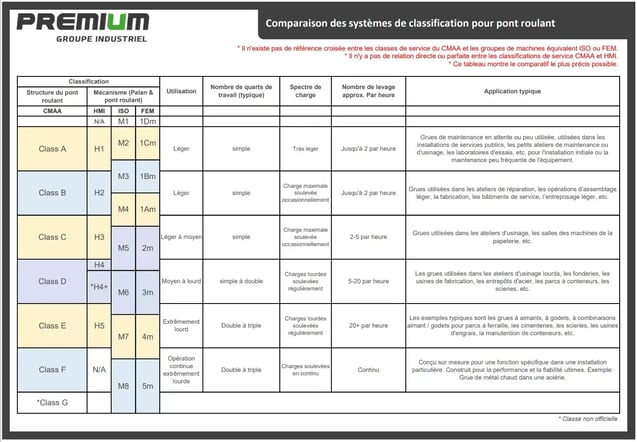

Le tableau suivant donne une idée du classement général des appareils de levage.
Tableau des classes CMAA
| Classification (CMAA) | Utilisation | Détails sur l’utilisation de l’équipement |
|---|---|---|
|
Classe A |
Légère | Peu utilisé avec des charges très légères |
|
Classe B |
Légère | Peu utilisé, mais dont la charge maximale est soulevée occasionnellement |
|
Classe C |
Légère à moyenne | Utilisation plus fréquente, charge maximale soulevée occasionnellement |
|
Classe D |
Moyenne à lourde | Utilisation fréquente et charges lourdes soulevées régulièrement |
|
Classe E |
Extrêmement lourde | Utilisation soutenue et charges lourdes soulevées régulièrement |
|
Classe F |
Extrêmement lourde (continue) | Charges soulevées en continu. Conception sur mesure. |
Maintenant, quelle différence y a-t-il entre un équipement d’une classe inférieure et celui d’une classe supérieure?
Qu’est-ce qui différencie l’équipement d’une classe à l’autre?
C’est la conception de l’équipement de levage qui est différente. Concrètement, cela signifie que la mécanique du pont roulant sera conçue pour le travail qu’il aura à accomplir, et ce, peu importe la capacité maximale qu’il sera capable de soulever. Si l’équipement doit soulever des pièces plus fréquemment, surtout si le poids des pièces est proche de sa capacité maximale, il sera conçu avec des matériaux et des pièces plus robustes que s’il soulève des pièces moins souvent.
Pour illustrer, disons que vous êtes un homme fort qui transporte des pierres toute la journée. Vous êtes capable de soulever 250 kg ! Mais combien de fois soulèverez-vous ce poids dans votre journée avant de vous effondrer et de devoir prendre congé un mois complet ?
Pareillement, il est vrai que l’équipement choisi devra être capable de soulever la charge la plus lourde de votre usine (qui représente la capacité nominale de votre pont roulant). Mais à quelle fréquence soulèvera-t-il cette charge lourde ? Quel poids l’appareil soulèvera-t-il le plus souvent ? Toute cette analyse entre en ligne de compte déterminer la classe d’utilisation.
Pour mieux comprendre, voyons des exemples concrets.
Exemples concrets de classes d’utilisation de ponts roulants
Voici 2 exemples qui montrent la différence entre les classes d’utilisation selon l’application et le type d’industrie.
Exemple 1 – outil de manutention – classe légère
Voici un équipement utilisé par une majorité d’industries.
• Charge maximale : 10 tonnes
• Fréquence à laquelle la charge maximale est soulevée : rarement
• Charges habituelles : 2 à 7 tonnes
• Fréquence d’utilisation : occasionnelle
• Nombre de levage : 15 à 20 par jour, 5 jours par semaine
• Type d’équipement : outil de manutention
Classe : LÉGÈRE
Exemple 2 – équipement de production – classe lourde
Voici un équipement utilisé pour alimenter une machine et faisant partie d’une chaîne de production.
• Charge maximale : 10 tonnes
• Fréquence à laquelle la charge maximale est soulevée : régulièrement
• Charges habituelles : 7 à 10 tonnes
• Fréquence d’utilisation : régulière, même durant les vacances.
• Nombre de levage : 250 fois par jour, 7 jours sur 7
• Type d’équipement : équipement de production
Classe : LOURDE

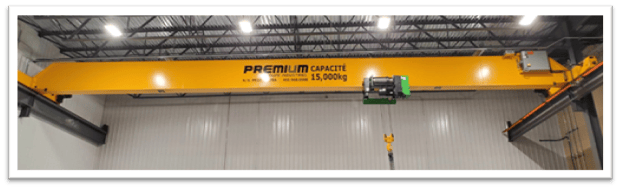

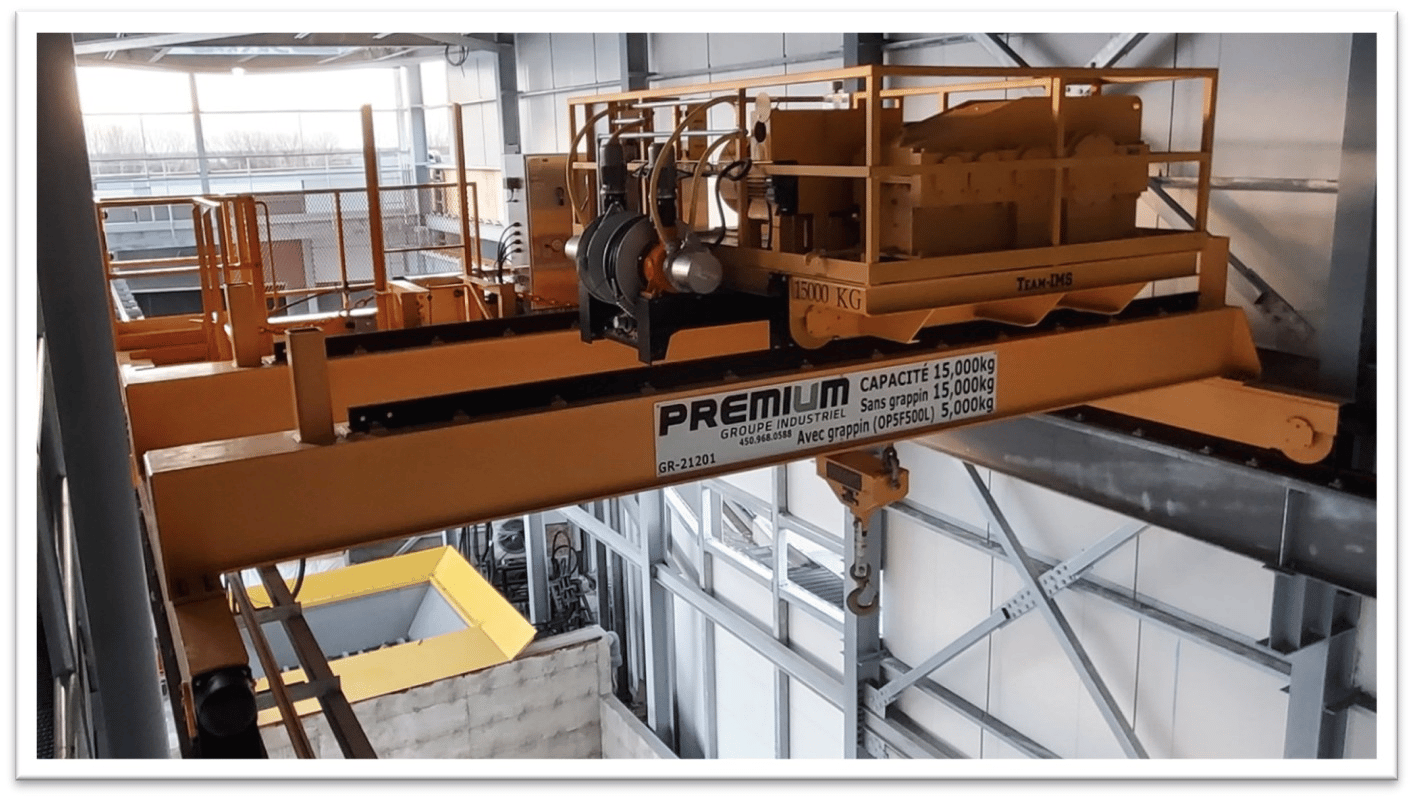

2 ponts roulants 15 000kg
Comme nous pouvons le voir, les équipements des deux exemples précédents sont d’une capacité nominale de 10 tonnes. Mais ils ne sont pas de la même classe d’utilisation, car leur utilisation est totalement différente. Ces deux équipements ne seront pas les mêmes dans leur conception mécanique, et évidemment, leur coût d’acquisition ne sera pas le même. L’exemple 2 coûtera plus cher que l’exemple 1. Voilà une des raisons pour lesquelles vous êtes concernés par ce sujet.
En quoi êtes-vous concernés par la classe d’utilisation des ponts roulants?
La classification d’un équipement de levage n’est pas qu’une étiquette. Elle permet au futur propriétaire d’atteindre 2 objectifs importants :
1. Sélectionner le bon équipement pour l’usage souhaité
2. Établir le calendrier d’entretien adéquat.
Parlons d’abord de la sélection du pont roulant.
Pourquoi sélectionner la bonne classe d’utilisation permet un meilleur investissement?
Sélectionner la bonne classe d’utilisation pour votre pont roulant assure le meilleur investissement. Pourquoi? Car le vrai coût d’une machine n’est pas seulement son prix à l’achat, mais aussi les frais d’entretien et les coûts d’arrêt de production sur toute sa durée de vie.

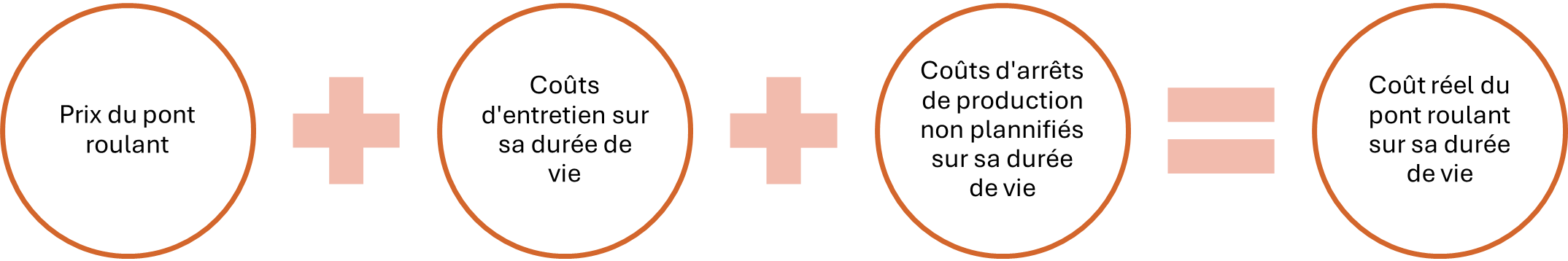

Le vrai coût d’une machine n’est pas seulement son prix à l’achat, mais aussi les frais d’entretien et les coûts d’arrêt de production sur toute sa durée de vie.
Pour comprendre les facteurs qui font varier le prix d’achat, consultez notre page sur le prix des ponts roulants.
Autrement dit, dans le cas des classes plus lourdes, même si le prix du pont roulant est plus élevé au départ, le nombre d’appels de service non planifiés sera réduit. Cela signifie donc moins de frais de réparations, et plus important encore, moins d’arrêts de production coûteux. Dans ces cas-là, acheter un nouveau pont roulant plus cher mais adapté à l’utilisation est en réalité un meilleur investissement.
Ce principe peut s’appliquer aussi sur le remplacement d’un pont roulant existant. On pourrait être tenté de remplacer l’équipement actuel par une configuration équivalente. Cette solution répondait peut-être au besoin à l’époque où le choix a été fait. Mais aujourd’hui, vos besoins de levage ont peut-être changé. Ou peut-être que l’équipement de départ lui-même ne remplissait pas réellement les besoins pour l’utilisation. Si c’est le cas, vous avez peut-être dépensé plus que vous auriez dû le faire en frais de maintenance et d’arrêt de production ! Si l’exercice n’a pas été fait à l’époque, il est certainement judicieux de le faire maintenant.
Quelle est la durée de vie d’un pont roulant?
Un pont roulant a une durée de vie d’environ 20 à 40 ans, selon l’usage qu’on en fait.
Bien que les fabricants définissent une durée de vie théorique, sa durée de vie pratique dépend de l’intensité avec laquelle on l’utilise. L’évaluation de la longévité doit donc prendre en compte l’usure, les réparations, le contexte d’utilisation et la vocation de l’équipement au fil du temps.
Prenons l’exemple d’une voiture : si elle roule surtout sur une autoroute bien entretenue, dans un climat tempéré, et que l’entretien est fait selon les recommandations du fabricant, elle durera longtemps. Mais la même voiture, si elle est mal entretenue, utilisée intensivement sur des routes cahoteuses et dans des conditions climatiques difficiles, s’usera beaucoup plus vite.
Une fois votre appareil de levage sélectionné, il faut bien planifier les réparations et l’entretien préventif pour éviter les arrêts de production non planifiés. Comment la classe d’utilisation vous sera-t-elle utile dans ce domaine?

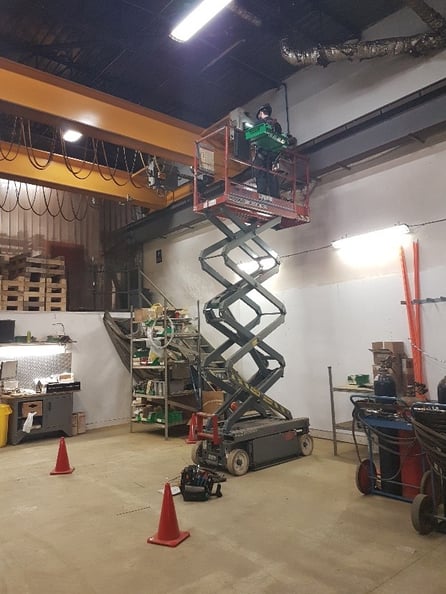

En quoi la classe d’utilisation influence-t-elle le calendrier d’entretien ?
Si votre pont roulant travaille plus fort, son entretien doit être plus fréquent. La classe d’utilisation influence donc le calendrier d’entretien. Tout comme un athlète olympique n’aura pas les mêmes habitudes de vie qu’un sportif amateur, un pont roulant de classe lourde n’aura pas le même calendrier d’entretien qu’un pont roulant de classe légère. Pour approfondir ce sujet, consultez notre article sur l’entretien d’un pont roulant : les interventions à prévoir et leurs coûts.
Par exemple, on entend souvent qu’un pont roulant doit être inspecté au moins une fois par année. C’est vrai pour les classes d’utilisation légères. Mais plus la classe d’utilisation est élevée, plus l’entretien planifié doit être fréquent. Votre spécialiste pourra donc vous informer de l’entretien requis en fonction de la classe d’utilisation de votre nouvel équipement de levage.
Mais est-ce utile de classifier un pont roulant existant? Dans certains cas, oui. Par exemple, lorsqu’on suspecte qu’un pont roulant déjà en fonction est surutilisé, calculer sa classe d’utilisation réelle permettra de rétablir le bon calendrier d’entretien pour minimiser les frais de maintenance futurs.
Mais est-ce compliqué de déterminer une classe d’utilisation? Il y a beaucoup d’éléments à prendre en compte. C’est pourquoi vous aurez certainement besoin de l’aide de votre spécialiste. Mais vous aurez un rôle à jouer. Lequel?
Quel est votre rôle pour déterminer la classe d’utilisation appropriée à vos besoins ?
Pour évaluer la classe d’utilisation de votre appareil de levage, votre spécialiste se basera sur des informations que vous lui donnerez. De quoi aura-t-il besoin de votre part?
Le tableau suivant liste les renseignements qu’il pourrait vous demander de rassembler en fonction de votre situation :
| Informations à rassembler |
|---|
| Le poids des pièces à soulever |
| Le pourcentage du nombre de levées pour chaque poids |
| La moyenne du nombre de levages par jour |
| Le nombre approximatif de levages par heure |
| Le nombre de quarts de travail typique impliquant le pont roulant |
| Le nombre de jours d’utilisation du pont roulant par année |
| La hauteur moyenne de levage |
| Autres informations... |
Si jamais vous ne connaissez pas les réponses à certaines de ces questions, pas de souci! Il est souvent possible de collecter ces informations à partir des données de production déjà disponibles.
Par exemple, une entreprise dans le transport saura en général combien de fois elle fait le chargement et le déchargement de matériaux, ou combien de fois ces matériaux sont manipulés. Ce genre de registre peut souvent servir de source ou puiser l’information recherchée afin d’établir la bonne classe d’utilisation.
Bien choisir son pont roulant selon la classe d’utilisation : une étape indispensable
Vous savez maintenant ce que sont les classes d’utilisation et le rôle fondamental que cette classification joue dans la sélection de votre équipement.
Vu le risque de faire un mauvais choix d’équipement qui pourrait coûter très cher, sélectionner votre pont roulant en fonction de la classe d’utilisation est une étape indispensable.
Alors, que pouvez-vous faire maintenant pour vous assurer de faire le bon choix?
La première étape pour bien choisir votre pont roulant consiste à rassembler l’information nécessaire afin d’analyser les options avec votre spécialiste. À cet effet, vous pouvez consulter l’article « Besoin d’un pont roulant : par où commencer? », qui vous guidera dans ce processus. Vous y trouverez également un formulaire téléchargeable qui peut vous servir de liste de vérification pour vous assurer de ne rien oublier.
Si vous le désirez, vous pouvez ensuite contacter un de nos spécialistes. L’équipe du Groupe Industriel a tous les outils en main pour vous aider à déterminer la classe d’utilisation appropriée pour votre pont roulant. .
Besoin de déterminer la classe d’utilisation de votre pont roulant?
Rassemblez les poids manipulés, le nombre de levages, les heures d’utilisation et les conditions d’opération. Un spécialiste pourra ensuite vous aider à préciser les critères à considérer pour votre projet.
Préparer l’analyse de mon utilisation
Questions fréquentes sur les classes d’utilisation des ponts roulants
Quelle est la différence entre la capacité et la classe d’utilisation?
La capacité correspond à la charge maximale que le pont roulant est conçu pour soulever. La classe d’utilisation représente plutôt l’intensité du travail demandé : fréquence des levages, poids habituels, durée d’utilisation et autres conditions opérationnelles.
Est-il préférable de choisir la classe la plus élevée?
Pas nécessairement. Une classe supérieure peut entraîner un coût et une conception plus importants. Le meilleur choix est la classe correspondant aux opérations prévues, sans sous-dimensionner ni surdimensionner inutilement l’équipement.
Peut-on déterminer une classe uniquement avec le nombre de levages?
Non. Le nombre de levages est important, mais il faut aussi considérer le poids des charges, la fréquence d’utilisation de la capacité maximale, les heures d’opération, les vitesses et l’environnement.
La classe d’utilisation influence-t-elle l’entretien?
Oui. Un équipement utilisé plus intensivement peut nécessiter une surveillance et des interventions plus fréquentes. Le calendrier exact doit aussi tenir compte des instructions du fabricant et des exigences applicables.
Peut-on recalculer la classe d’un pont roulant existant?
Oui. Cette analyse peut être pertinente lorsque les opérations ont changé, que l’usure semble anormale ou que l’appareil est utilisé plus intensivement qu’au moment de son acquisition.
