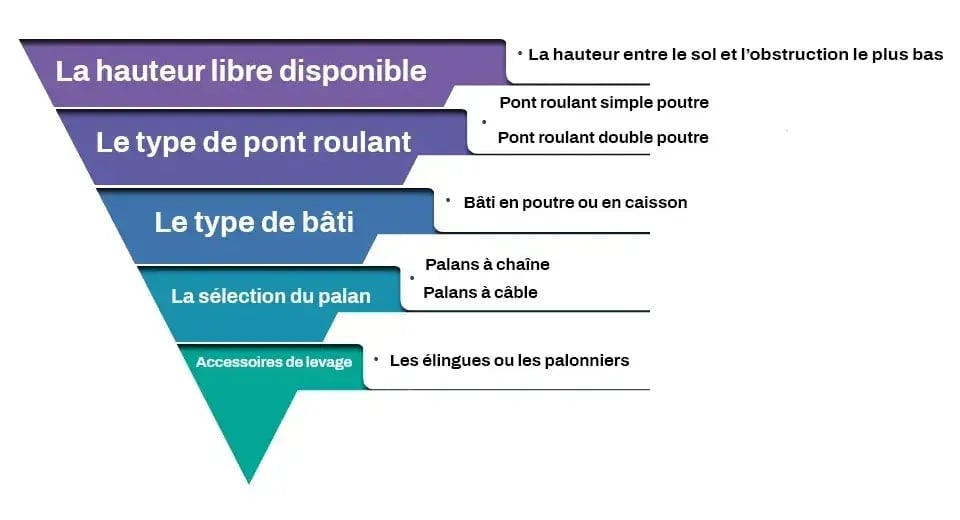

À retenirPour gagner de la hauteur de levage avec un pont roulant, il faut généralement agir sur 5 facteurs :
Avant de modifier l’équipement, le point de départ est presque toujours le même : identifier ce qui limite réellement la montée de la charge (crochet, accessoires ou obstacles dans le bâtiment). |
Manquer de hauteur de levage sur un pont roulant, c’est plus fréquent qu’on ne le pense et ça peut coûter cher! Quels facteurs influencent vraiment la hauteur de levage? Et surtout, comment y gagner des centimètres précieux?
Chez Premium, on voit régulièrement cette problématique lors de nos projets. C’est un enjeu à ne pas banaliser, car il peut affecter les opérations pour toute la durée de vie de l’installation ou engendrer des coûts imprévus.
Dans cet article, on vous présente les 5 facteurs clés qui déterminent la hauteur de levage d’un pont roulant et comment agir sur chacun d’eux.
Pourquoi la hauteur de levage est-elle si importante?
Dans un projet de pont roulant, la hauteur de levage est souvent un enjeu central. Dans une usine, chaque centimètre compte. Un manque de hauteur peut compliquer des manipulations, limiter le déplacement des charges ou forcer l’entreprise à modifier complètement ses façons de faire.
Par exemple, on peut vouloir déplacer une charge par-dessus une étagère ou une machine. Ou on aura besoin d’une hauteur suffisante pour charger une pièce sur une remorque de transport, etc.
L’objectif n’est pas seulement de lever plus haut. Il s’agit avant tout de comprendre quels éléments ont un impact réel sur la hauteur disponible, afin de choisir une configuration cohérente avec les opérations, le bâtiment et le budget.

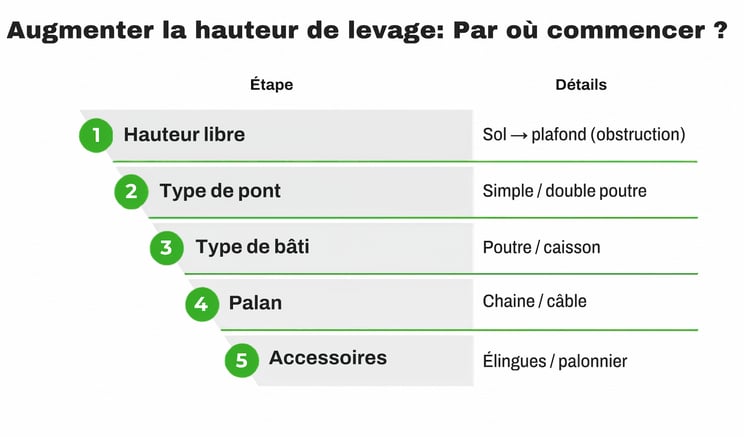

Par où commencer : hiérarchie rapide
Quand l’espace est limité, voici l’ordre le plus logique pour analyser le problème :
- Hauteur libre / obstructions (impact souvent majeur)
- Type de pont roulant (simple vs double poutre)
- Conception du bâti (ajustements fins selon contexte)
- Palan (encombrement et configuration)
- Accessoires sous le crochet (perte de hauteur « réelle »)
1. La hauteur libre disponible

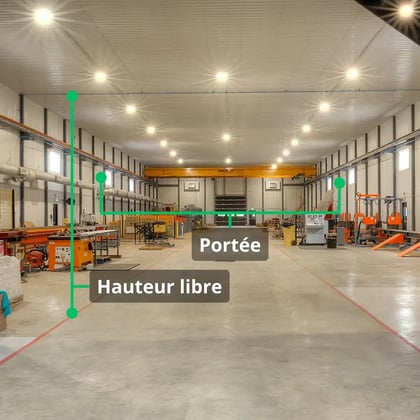

La hauteur libre correspond à la distance entre le sol et l’obstruction la plus basse au-dessus de la voie de roulement. C’est elle qui détermine l’endroit le plus élevé où l’équipement de levage peut être installé.
Avant de regarder les options du pont roulant lui-même, il faut donc vérifier si le bâtiment impose une limite physique. Si un obstacle empêche l’installation du pont plus haut, la hauteur de levage sera forcément réduite.
Que peut-on faire?
Dans certains cas, il est possible de gagner de la hauteur libre en modifiant l’environnement autour du pont roulant. Par exemple, un rail de porte de garage, un conduit ou une structure secondaire peut parfois être déplacé, ajusté ou installé autrement. Ce type de modification offre parfois un gain plus direct qu’un changement d’équipement.
Voir aussi : Obstructions de pont roulant : un problème coûteux mais évitable.
Cependant, dans plusieurs bâtiments, la hauteur disponible est fixe. Il faut alors travailler avec cette contrainte et optimiser les autres éléments du système.

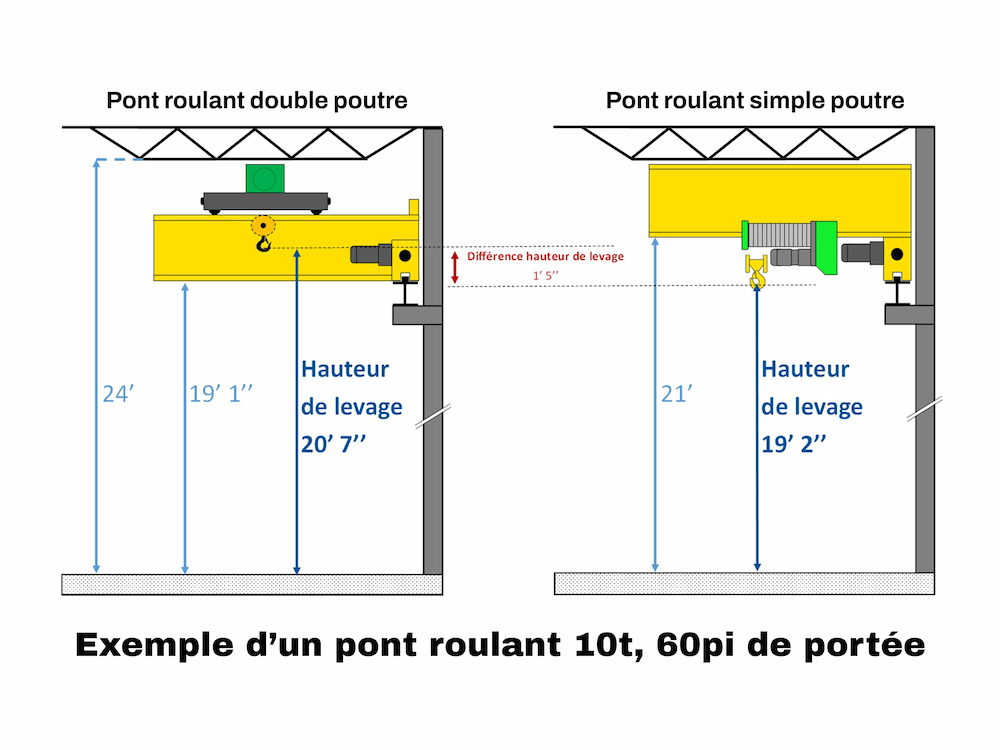

2. Le type de pont roulant
Le type de pont roulant influence directement la hauteur de levage, parce qu’il détermine où se trouve le palan par rapport aux poutres. Il existe deux configurations principales : le pont roulant simple poutre et le pont roulant double poutre.

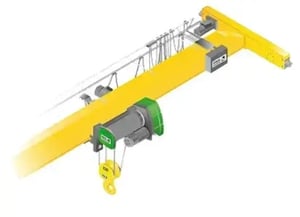

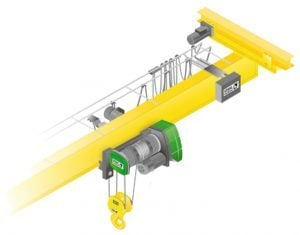

Pont roulant simple poutre
Un pont roulant simple poutre possède une seule poutre posée sur la voie de roulement. Le palan se déplace sous cette poutre. Cette configuration est courante, mais elle réduit la hauteur de levage, puisque la poutre et le palan occupent de l’espace entre la voie de roulement et le crochet.

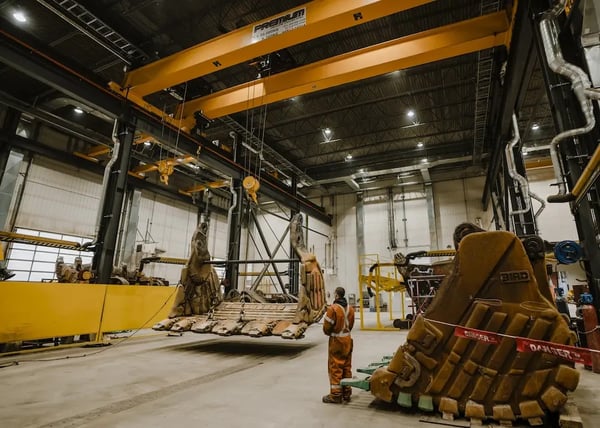

Pont roulant double poutre
Un pont roulant double poutre possède deux poutres. Le palan se déplace généralement au-dessus ou entre celles-ci, ce qui permet d’atteindre une meilleure hauteur de levage. C’est souvent la configuration à considérer lorsqu’il faut maximiser la hauteur disponible — bien qu’elle implique un coût plus élevé et une conception plus complexe.
Il faut aussi tenir compte de la pièce à soulever. Si la charge est très volumineuse, les poutres elles-mêmes peuvent devenir une contrainte et obliger l’utilisation d’accessoires qui réduisent la hauteur réelle de levage.
3. Le type de bâti
Le type de bâti peut aussi influencer la hauteur de levage. Selon la portée, la capacité requise et la configuration du bâtiment, il peut être possible de modifier les proportions du bâti. Par exemple, une poutre plus large mais moins haute peut parfois permettre de gagner de l’espace. Pour une portée plus longue, la largeur et la hauteur du caisson peuvent être ajustées.
Une optimisation qui dépend du contexte
Ce facteur n’est pas automatique. Dans un pont roulant double poutre où le palan se déplace au-dessus des poutres, l’épaisseur de la poutre peut avoir peu ou pas d’impact sur la hauteur du crochet. Cette option doit être validée selon la configuration complète du pont roulant.

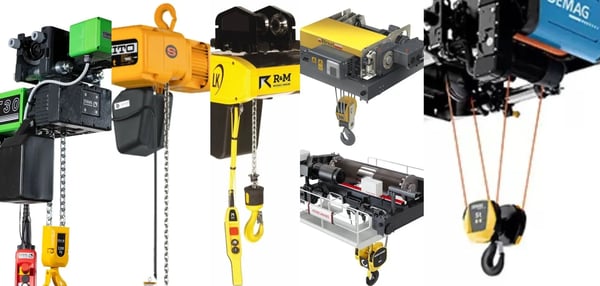

4. La sélection du palan
Le choix du palan est l’un des facteurs les plus importants pour maximiser la hauteur de levage. Deux palans de même capacité peuvent avoir des encombrements très différents. Certains modèles sont conçus spécialement pour permettre au crochet de monter plus haut.
Palan à chaîne standard Palan à chaîne avec hauteur réduite Palan à chaîne hauteur ultra réduite
Palans à chaîne
Pour les palans à chaîne, il existe des modèles standards, à hauteur réduite ou à hauteur ultra réduite. Certains modèles utilisent un moteur déporté pour réduire l’espace occupé au-dessus du crochet — une différence importante dans un bâtiment où la hauteur est limitée.
Palans à câble
Pour les palans à câble, la hauteur de levage varie aussi selon le modèle. Plus le palan est robuste ou conçu pour lever de lourdes charges, plus son encombrement peut augmenter. Le palan doit donc être sélectionné non seulement selon la capacité de levage, mais aussi selon l’espace disponible et la hauteur utile recherchée.
Hauteur de levage vs hauteur du crochetÀ retenir : Hauteur du crochet :distance entre le sol et le crochet en position haute.Hauteur de levage :hauteur atteinte par le haut de la charge en position haute.La différence vient souvent des accessoires sous le crochet (élingues, palonniers, etc.), qui occupent de l’espace et réduisent la hauteur réellement disponible pour la charge. |
5. Les accessoires de levage
Les accessoires de levage sont souvent sous-estimés, mais ils ont un impact direct sur la hauteur réelle de levage. Même si le crochet monte suffisamment haut, un palonnier, des élingues longues ou une configuration d’attache volumineuse peuvent réduire considérablement l’espace disponible pour la charge.

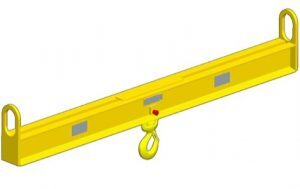

Levage avec un crochet et un palonnier vs Levage avec deux palans sans palonnier
Que peut-on faire?
Il peut être judicieux d’adapter les accessoires pour minimiser la perte de hauteur. On peut, par exemple, revoir le type d’élingues ou utiliser un accessoire à encombrement réduit. On peut même envisager d’ajouter un deuxième palan pour éviter l’utilisation d’un palonnier, et ainsi gagner en hauteur de levage. Ces ajustements sont souvent moins coûteux qu’un changement complet de pont roulant mais ils doivent être analysés avec rigueur, puisque les accessoires font partie intégrante de la sécurité du levage.

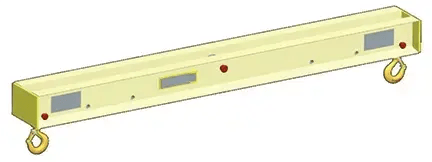

Exemple palonnier encombrement ultra réduit
Conclusion : analyser le système complet (et éviter les fausses solutions)
Augmenter la hauteur de levage ne consiste pas à modifier un seul élément. Il faut analyser l’ensemble du système :
- la hauteur libre du bâtiment;
- le type de pont roulant;
- le type de bâti;
- le palan;
- les accessoires de levage.
Chaque facteur peut contribuer au résultat, mais son impact dépend du contexte.
Prochaine étape : si vous manquez de hauteur, commencez par identifier la limitation réelle (obstruction, position du crochet ou accessoires).
Voir aussi : Ce qui n’augmente pas la hauteur de levage d’un pont roulant (fausses croyances) — pour éviter d’investir au mauvais endroit. (En ligne très bientôt !)
Et enfin, si nécessaire… Parlez-en à un spécialiste Premium pour valider votre configuration avant la fabrication.
