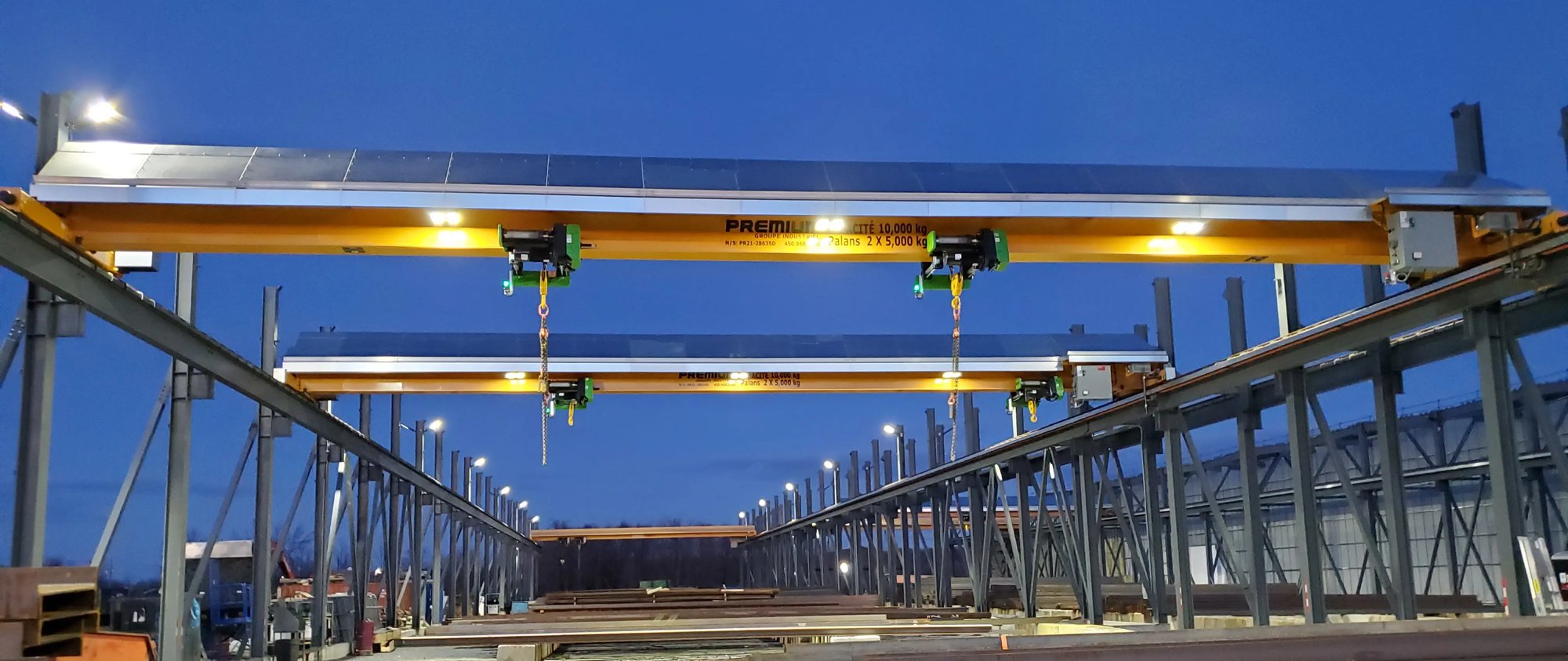

Structures autoportantes pour ponts roulants

Il n’y a pas de voies de roulements ou de structure dans votre bâtiment pour permettre l’utilisation de ponts roulants? Nous pouvons définitivement vous aider.

Vector (9)
Produits
Structures pour ponts roulants

Les différentes solutions de structure
supportant des ponts roulants

Votre bâtiment ou votre garage n'a ni voies de roulement ni structure adaptée pour un pont roulant? Rassurez-vous, nous sommes familiers avec ce genre de situation. Bien que de nombreuses constructions existantes ne soient pas conçues pour accueillir ce type d'équipement, cela ne doit pas freiner votre projet. Car chez Groupe Industriel Premium, nous concevons et installons des structures sur mesure pour accueillir des ponts roulants. Explorez dès maintenant les avantages et inconvénients de chaque option afin de choisir celle qui vous correspond le mieux.

Structure autoportante sur dalle de béton
Structure autoportante sur fondation de béton
Structure semi-autoportante
Corbeaux sur colonnes de la bâtisse
Voie de roulement suspendue au plafond
Frame 20
×
image (42) (2)
Frame 767
image (7)

Palans

Le palan constitue l’élément central d’un équipement de levage. Il est essentiel de prendre en compte le cycle d’opération, l’environnement et le budget lors de la sélection adéquate d’un palan. Nos spécialistes sont à votre disposition pour vous guider dans le choix approprié de votre palan.

Voir nos palans
Exo Granit 1
image (5)-1

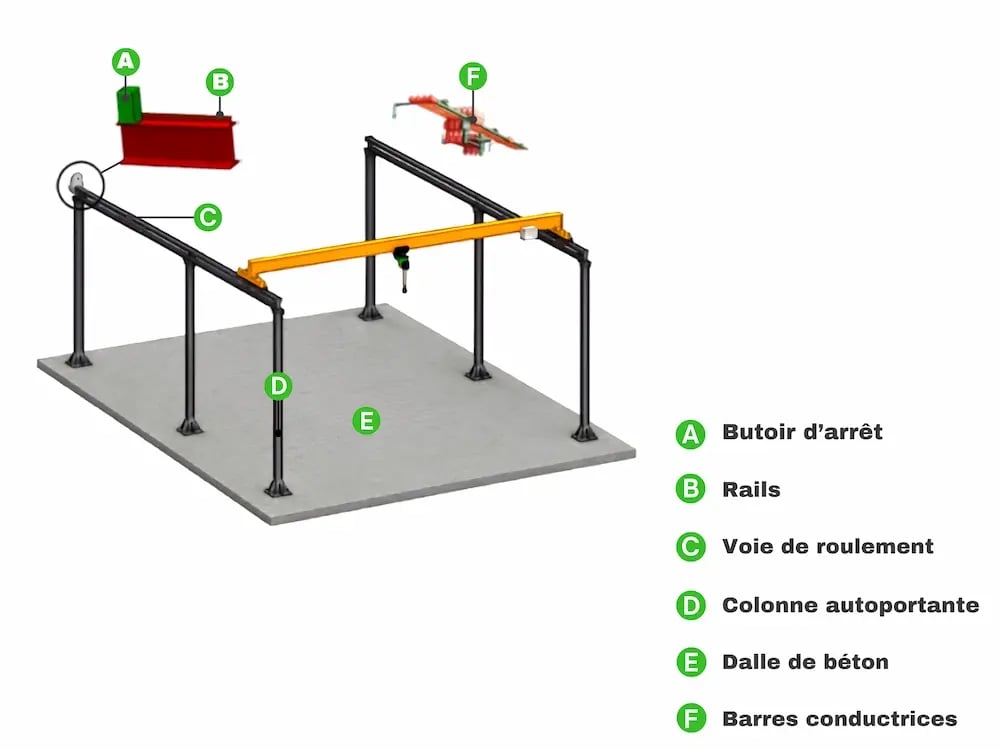

1. Structure autoportante sur dalle de béton

1.

Structure autoportante sur dalle de béton

Qui?
Vector (11)
Description
Fixée sur une dalle de béton 1 avec adhésif chimique et tiges d’ancrages. Ce concept est également connu sous le nom de pont roulant autoportant.
Qui?
Vector (11)
Avantages
Solution courante nécessitant peu d’ingénierie, ce qui limite les surprises. Adaptée aux bâtisses industrielles, qui peuvent accueillir des structures allant jusqu’à 10t.
Qui?
Vector (11)
Inconvénients
Les plaques à la base des colonnes doivent être plus grandes pour supporter les charges générées par le pont roulant.
TYPE DE PONT ROULANT ADAPTÉ Déposé
À lire aussi
image (7)

Palans

Le palan constitue l’élément central d’un équipement de levage. Il est essentiel de prendre en compte le cycle d’opération, l’environnement et le budget lors de la sélection adéquate d’un palan. Nos spécialistes sont à votre disposition pour vous guider dans le choix approprié de votre palan.

Voir nos palans
92873D763
image 9 (1)

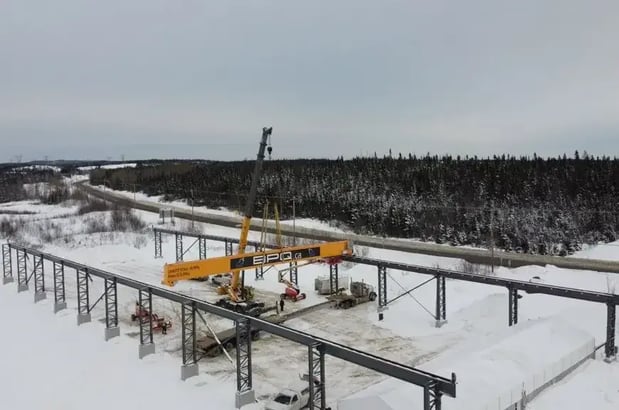

2. Structure autoportante sur fondation de béton

2.

Structure autoportante sur fondation de béton

Qui?
Vector (11)
Description
Fixée sur une fondation de béton avec des tiges d’ancrage longues. Ces dernières doivent être installées avant le coulage du béton.
Qui?
Vector (11)
Avantages
Capacité de levage élevée (15t+). Bien que cette solution soit adaptée aux structures extérieures, elle peut aussi être utilisée dans des projets intérieurs.
Qui?
Vector (11)
Inconvénients
Nécessite d’effectuer des tests de sol, une ingénierie pour les fondations et, des travaux d’excavation et compaction. Les travaux de fondation et de structure doivent être réalisés sous le décret de la construction (CCQ).
Type de pont roulant adapté: Déposé
image (7)

Palans

Le palan constitue l’élément central d’un équipement de levage. Il est essentiel de prendre en compte le cycle d’opération, l’environnement et le budget lors de la sélection adéquate d’un palan. Nos spécialistes sont à votre disposition pour vous guider dans le choix approprié de votre palan.

Voir nos palans
Pro-hydraulique PR17-17324
image (51)

3. Structure semi-autoportante

3.

Structure semi-autoportante

Qui?
Vector (11)
Description
Colonnes rattachées à la bâtisse, permettant à celle-ci de supporter une partie de la charge engendrée par le pont roulant.
Qui?
Vector (11)
Avantages
Réduction de l’empattement au sol et gain de l’approche du crochet vers le mur.
Qui?
Vector (11)
Inconvénients
Vérification par un ingénieur nécessaire afin de déterminer si la structure du bâtiment peut supporter la charge engendrée par le pont roulant. Le coût global du projet est difficile à évaluer avant d’avoir reçu le rapport d’ingénierie. L’installation de la structure, et le renforcement de la bâtisse elle-même s’il y a lieu, doit être réalisée sous le décret de la construction (CCQ).
Type de pont roulant adapté: Déposé
image (7)

Palans

Le palan constitue l’élément central d’un équipement de levage. Il est essentiel de prendre en compte le cycle d’opération, l’environnement et le budget lors de la sélection adéquate d’un palan. Nos spécialistes sont à votre disposition pour vous guider dans le choix approprié de votre palan.

Voir nos palans
Robover-2 PR14-10473
image (53)

4. Corbeaux sur colonnes
de la bâtisse

4.

Corbeaux sur colonnes
de la bâtisse

Qui?
Vector (11)
Description
Corbeaux fixés sur les colonnes de la bâtisse.
Qui?
Vector (11)
Avantages
Aucune colonne au sol.
Qui?
Vector (11)
Inconvénients
Vérification par un ingénieur nécessaire afin de déterminer si la structure du bâtiment peut supporter la charge engendrée par le pont roulant. Le coût global du projet est difficile à évaluer avant d’avoir reçu le rapport d’ingénierie. L’installation de la structure, et le renforcement de la bâtisse elle-même s’il y a lieu, doit être réalisée sous le décret de la construction (CCQ).
Type de pont roulant adapté: Déposé
image (7)

Palans

Le palan constitue l’élément central d’un équipement de levage. Il est essentiel de prendre en compte le cycle d’opération, l’environnement et le budget lors de la sélection adéquate d’un palan. Nos spécialistes sont à votre disposition pour vous guider dans le choix approprié de votre palan.

Voir nos palans
Transfif Chicoutimi -1
image (55)

Voie de roulement suspendue au plafond

5.

Voie de roulement suspendue au plafond

Qui?
Vector (11)
Description
Voies de roulement suspendues aux poutrelles ou autres membrures du bâtiment.
Qui?
Vector (11)
Avantages
Aucune colonne au sol.
Qui?
Vector (11)
Inconvénients
Vérification par un ingénieur nécessaire afin de déterminer si la structure du bâtiment peut supporter la charge engendrée par le pont roulant. Le coût global du projet est difficile à évaluer avant d’avoir reçu le rapport d’ingénierie. L’installation de la structure, et le renforcement de la bâtisse elle-même s’il y a lieu, doit être réalisée sous le décret de la construction (CCQ). 
Type de pont roulant adapté: Suspendu



Relevé en chantier pour une structure adaptée à votre environnement

Chaque bâtiment a ses propres contraintes, et votre pont roulant doit s’y intégrer parfaitement. Plutôt que d'offrir des solutions standard sans évaluation ni relevé de chantier, nous concevons des structures sur mesure qui optimisent votre espace de travail tout en respectant les contraintes de votre environnement.



Renforcement et travaux de construction

Si votre bâtisse ne peut pas supporter toutes les nouvelles charges sans modifications, nous renforçons certaines sections pour y remédier. De plus, cette intervention peut parfois être avantageuse quand elle permet d’optimiser votre plancher d’opérations. Structures Industrielles Premium , notre compagnie sœur spécialisée en la matière, vous accompagne dans ces travaux.



Analyse par un ingénieur

Certaines de ces solutions nécessitent une analyse par un ingénieur. Dans ce cas nous pouvons vous mettre en contact avec une firme spécialisée ou collaborer avec celle de votre choix. L’important est que l’analyse soit effectuée par un professionnel qualifié.




Questions fréquentes

01.
Dans une installation de pont roulant, qui s’occupe de l’installation des rails?
 En général, ce sera votre fournisseur de pont roulant. Cependant, dans certain cas, l'installation des rails peut être réalisée par un autre fournisseur, comme l’entrepreneur général de votre bâtiment. Surtout si celui-ci s'occupe déjà de la structure d'acier qui supporte le pont roulant. Alors si vous souhaitez les installer vous-mêmes, il suffit d’en discuter avec votre fournisseur de pont roulant.
Toutefois, il est important de garder à l'esprit qu'il existe des normes et réglementations à respecter pour assurer le bon fonctionnement, telles que la table d'alignement du CMAA. Quant à la sélection du type de rail, elle doit se faire en collaboration avec le fabricant du pont roulant.
02.
Dans le plan de structure, une des colonnes empiéterait dans une porte de sortie de secours. Cela pose-t-il problème ?
Oui! Aucune obstruction, installation fixe où aucun tourniquet ne doit empiéter sur la largeur requise d’une issue de secours (Code national du Bâtiment CNB-2015, article 3.4.3.3).
03.
Quelles sont les distances à respecter autour d’une unité électrique pour mon projet de structure ?
Un dégagement de 1 m devant un panneau électrique est exigé fin de garantir un accès sécurisé pour la maintenance, les inspections et les interventions d’urgence. (Code canadien de l’Électricité CCE, article 2-308).
04.
Comment vérifier si la dalle de béton peut supporter une structure autoportante de pont roulant ?
Les spécifications de la dalle sont généralement indiquées dans l’offre de votre fournisseur de structure. Après validation par l’ingénieur, elles seront ajoutées aux plans de conception.

En général, c’est au propriétaire de vérifier la dalle. Il peut consulter les plans de construction de son bâtiment ou inspecter l’installation existante. Groupe Industriel Premium propose aussi un service d’accompagnement, incluant des scans ou des carottages de la dalle.

L’objectif est de s’assurer que la dalle répond aux exigences de l’ingénieur. Attention, cette vérification ne constitue pas une certification de capacité. Nous recommandons de documenter et d’archiver ces analyses.
05.
Peut-on installer un pont roulant sur une charpente de bois ?

Oui, il est possible d'installer un pont roulant sur une charpente de bois, mais cela dépend de la structure de votre bâtiment. Si votre bâtiment est construit avec une charpente légère en bois (par exemple, des 2x4, 2x6, 2x8, etc.), une structure autoportante en acier sera nécessaire pour supporter le pont roulant.

Il est aussi possible de concevoir des structures en bois pour intégrer un pont roulant, comme une structure en bois lamellé-collé. Vous devrez alors demander à l'entrepreneur ou à l'ingénieur concepteur de la structure de prévoir des colonnes capables de supporter les voies de roulement du pont roulant. Que les poutres de roulement soient en bois ou en acier, un rail en acier sera posé et fixé aux poutres de roulement pour permettre au pont roulant de circuler. Nous avons installé des ponts roulants allant jusqu'à une capacité de 40 tonnes sur une ossature en bois!
