Ce qui n’augmente pas la hauteur de levage d’un pont roulant

Chez Premium, on le voit régulièrement : certaines solutions semblent évidentes pour gagner de la hauteur de levage — et pourtant, elles n’ont pas l’effet escompté. Conséquence? Des coûts d’achat plus élevés sans le résultat souhaité.

C’est un problème à ne pas sous-estimer, car choisir la mauvaise solution peut coûter cher sans régler le vrai problème.

Dans cet article, on démystifie trois éléments souvent associés à la hauteur de levage — mais qui n’y contribuent pas directement.

Pourquoi certaines solutions prêtent à confusion

Quand l’espace est limité, chaque pouce compte. C’est là que certaines solutions semblent logiques pour gagner de la hauteur — mais en réalité, elles répondent à un autre objectif.

Certains éléments peuvent être utiles pour adapter le pont roulant au bâtiment, améliorer l’intégration du système ou libérer de l’espace sous la structure — sans pour autant permettre de lever la charge plus haut.

La nuance est importante. Une solution peut être pertinente pour une raison technique, sans être la bonne réponse au problème de hauteur de levage.

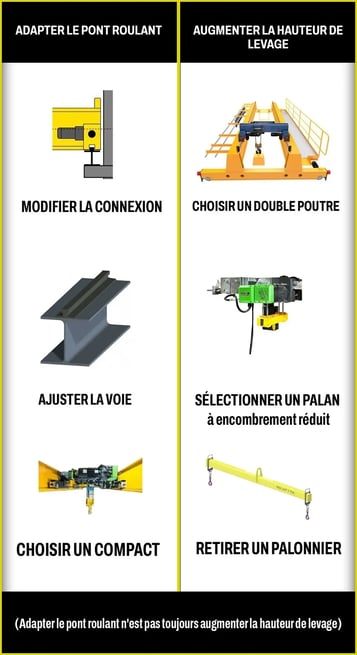

Adapter le pont roulant n’est pas toujours augmenter la hauteur de levage

Avant d’analyser les fausses croyances, il faut distinguer deux choses :

1. adapter un pont roulant à son environnement;
2. augmenter réellement la hauteur de levage.


1. Adapter le pont roulant peut vouloir dire modifier la connexion, ajuster la structure, tenir compte d’une voie de roulement existante ou choisir une configuration compacte. Ces décisions peuvent être nécessaires pour intégrer correctement le système dans un bâtiment.

2. Augmenter la hauteur de levage signifie plutôt permettre au crochet — et surtout à la charge — d’atteindre une position plus élevée.

Ces deux objectifs peuvent parfois se rejoindre, mais ce n’est pas automatique.

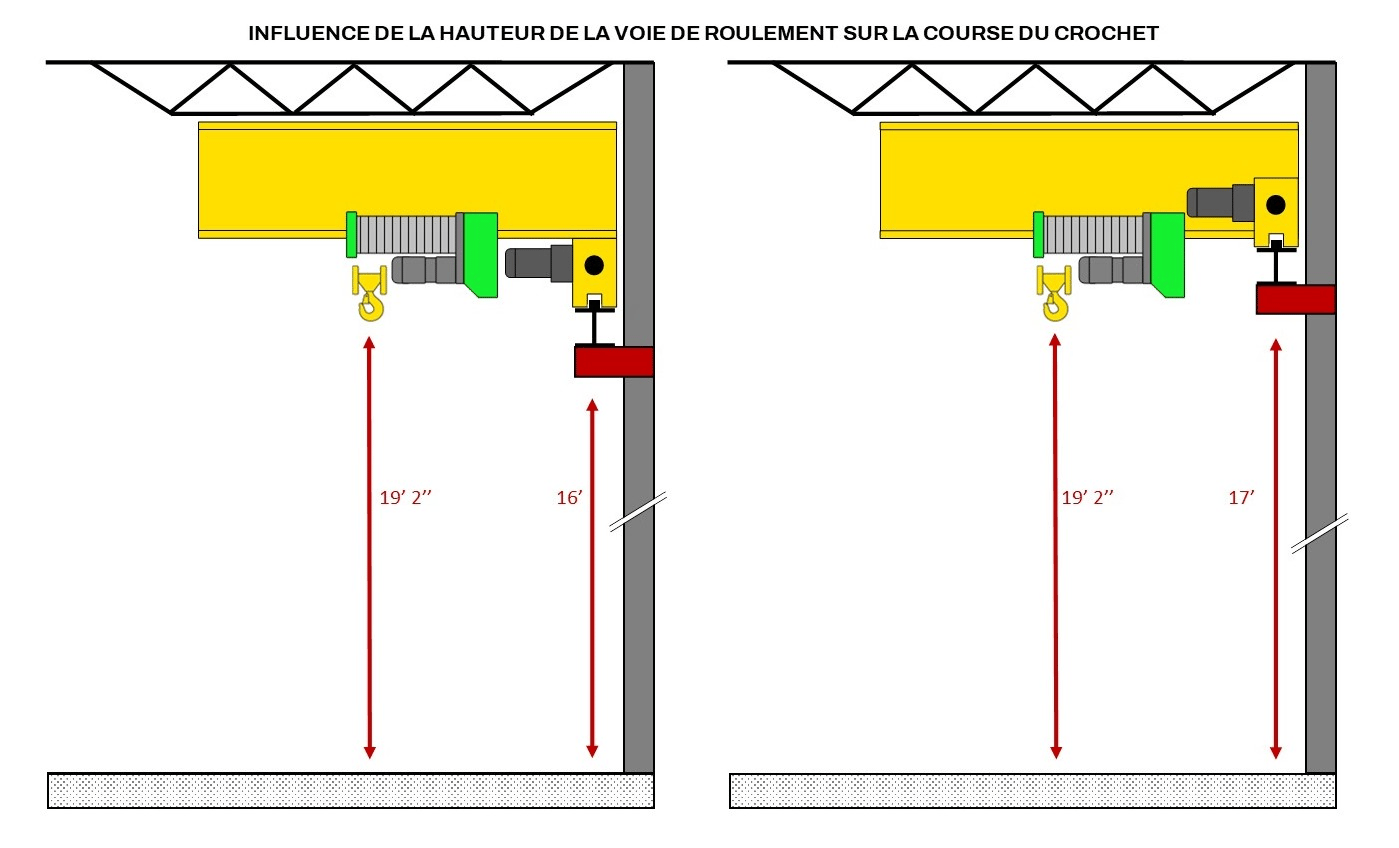

1. La hauteur de la voie de roulement

La croyance

Une croyance fréquente : plus la voie de roulement est haute, plus la hauteur de levage augmente. L’idée semble logique — si le pont est installé plus haut, on croit que la charge montera automatiquement plus haut.

La réalité

La hauteur de la voie de roulement n’affecte pas directement la hauteur de levage. La voie sert à supporter et guider le pont roulant — elle détermine le niveau auquel il se déplace. Ce sont les composantes du pont, le palan et les accessoires qui influencent la hauteur réelle disponible.

Si la voie est trop basse, on peut parfois ajouter des rehausseurs — mais ces éléments servent surtout à adapter la configuration à la structure existante.

Ce que cela change réellement

La hauteur de la voie de roulement peut influencer :

• l’intégration dans le bâtiment;
• le type de composantes utilisées sur le pont roulant;
• facilite la circulation sous la voie de roulement

À retenir : monter la voie de roulement peut aider les opérations. Par exemple, si un autre équipement doit circuler sous la voie de roulement, comme une porte de garage, cette modification peut contribuer à libérer de l’espace. Mais cela ne garantit pas un gain réel de hauteur de levage.

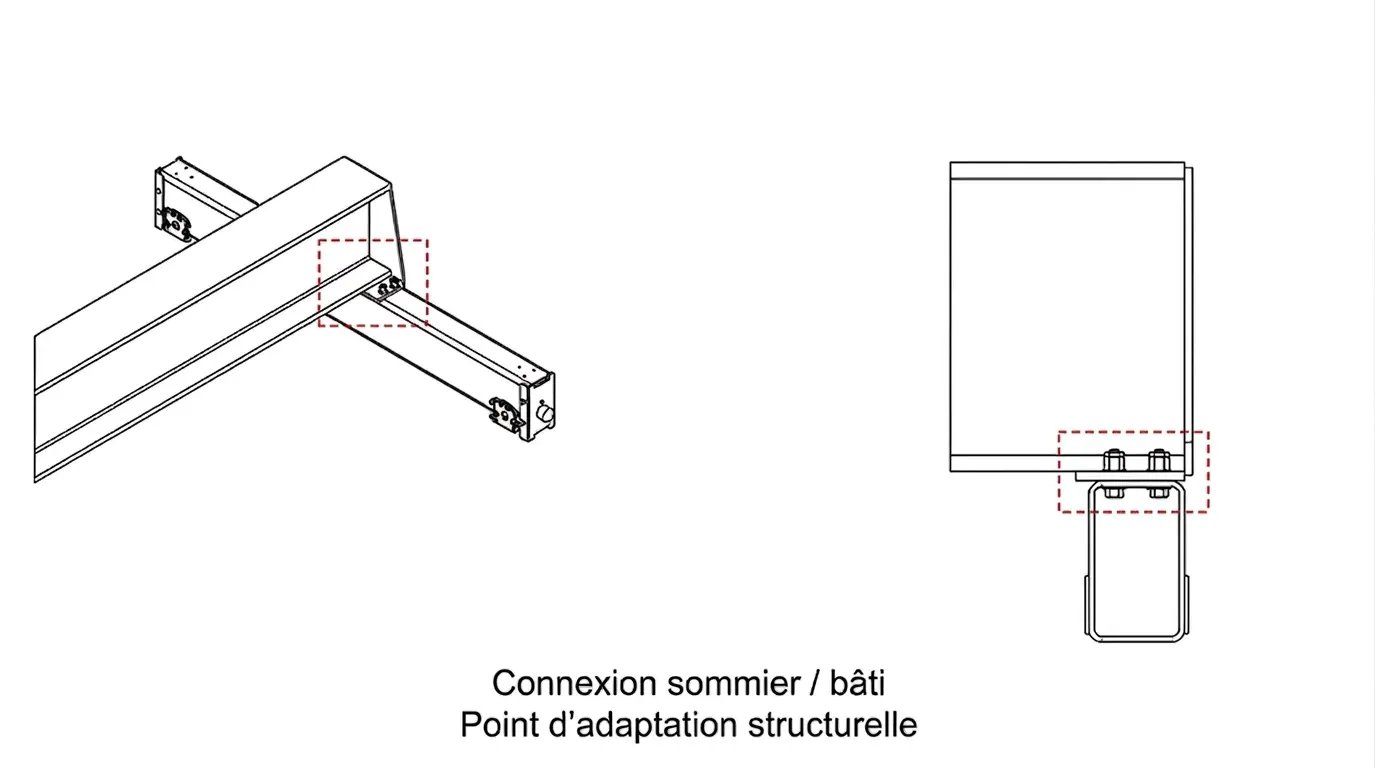

2. Le type de connexion des sommiers

La croyance

Certains peuvent voir la modification de la connexion entre les sommiers et le bâti du pont roulant comme un moyen de gagner de la hauteur de levage.

La réalité

Le type de connexion dépend généralement de la hauteur de la voie de roulement et de la configuration du bâtiment. Cette connexion sert surtout à adapter le pont roulant à son environnement — pas à augmenter la hauteur de levage.

Changer de connexion peut être nécessaire pour que le système fonctionne correctement, mais cela ne donne pas un gain réel au crochet ou à la charge.

Ce que cela permet réellement

Le type de connexion peut permettre de :

• s’adapter à une voie de roulement existante;
• respecter certaines contraintes de structure;
• assurer une bonne intégration mécanique;

C’est donc un élément important — mais ce n’est pas le bon point de départ si l’objectif principal est d’augmenter la hauteur de levage.

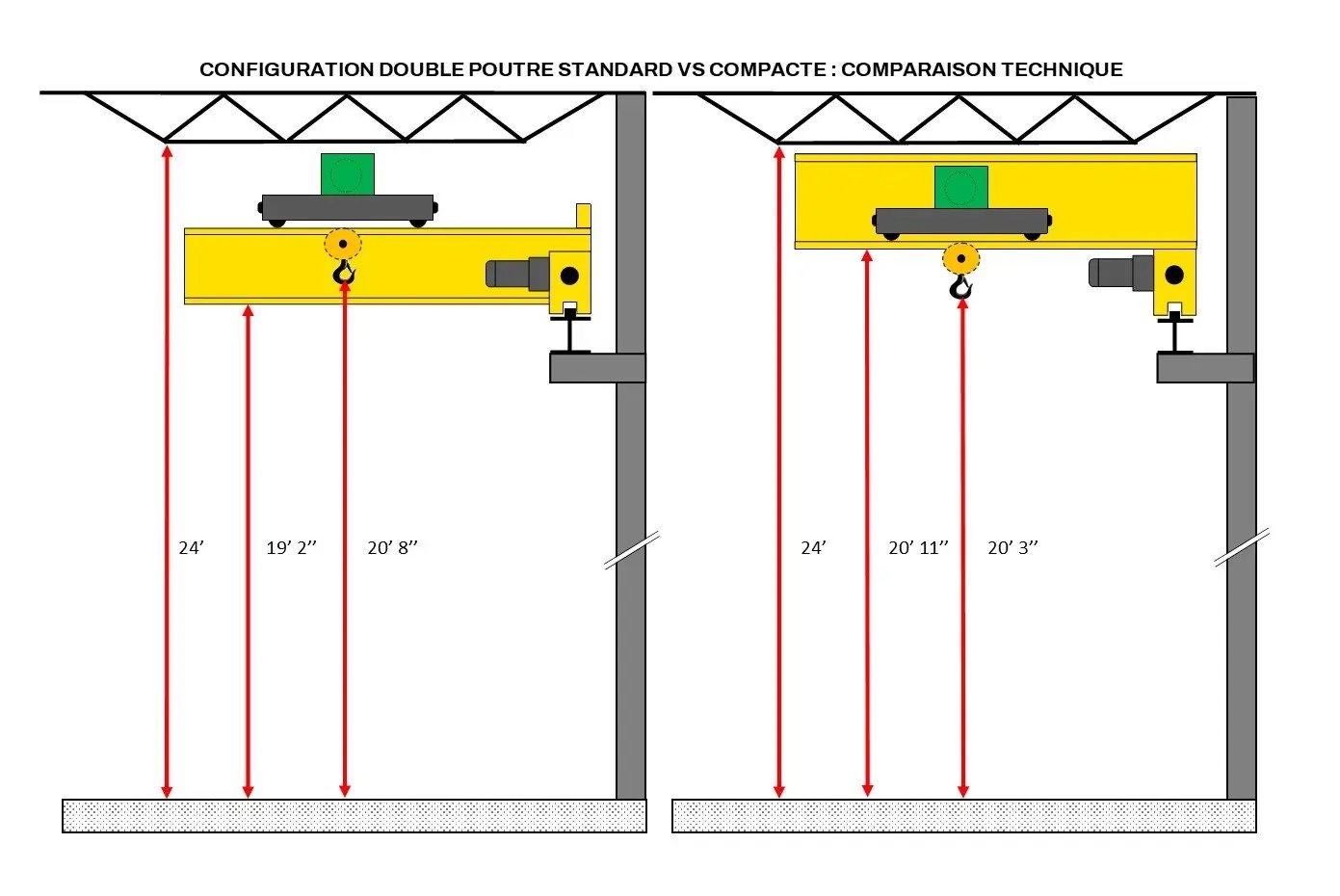

3. Le pont roulant double poutre compact

La croyance

Comme le montre l’article « Augmenter la hauteur de levage : 5 solutions », le pont double poutre permet d’augmenter la hauteur de levage. Mais qu’en est-il du pont roulant double poutre compact. Il est parfois perçu comme une solution dans ce domaine. Son bâti de faible hauteur et son palan encastré entre les deux poutres donnent l’impression qu’il permet de lever plus haut.

La réalité

L’objectif principal d’un pont roulant compact est de libérer de l’espace sous le bâti — pas d’augmenter la hauteur de levage. Cette configuration est très utile pour faciliter la circulation au-dessus d’équipements, de machines fixes ou d’étagères.

Puisque les poutres sont déjà élevées au point le plus haut, le crochet se retrouve souvent environ au même endroit. L’impact sur la hauteur de levage est donc faible ou nul dans plusieurs cas, selon la configuration complète.

Ce que cela améliore réellement

Un pont roulant compact peut améliorer :

• le dégagement sous le pont;
• la circulation au-dessus d’équipements;
• l’intégration dans un environnement restreint;

Ce sont des avantages importants — il faut simplement éviter de les confondre avec une augmentation directe de la hauteur de levage.

Pourquoi ces erreurs sont fréquentes

Ces fausses croyances ont un point commun : elles confondent l’intégration du pont roulant avec la hauteur réelle de levage. Un élément peut modifier la position du pont ou l’espace disponible sous le bâti — sans changer la hauteur maximale atteinte par la charge.

Pour éviter cette confusion, il faut toujours ramener l’analyse à trois questions :

• Où se trouve le crochet en position haute?
• Quelle est la hauteur des voies de roulement?
• Jusqu’où la charge peut-elle réellement monter?

Ces questions permettent de distinguer les ajustements utiles des changements qui n’auront pas l’effet recherché.

Conclusion : valider l’impact réel avant de décider

La hauteur de la voie de roulement, la connexion des sommiers et le pont roulant compact peuvent tous être pertinents dans un projet — voire essentiels selon les contraintes du bâtiment.

Mais ils n’augmentent pas nécessairement la hauteur de levage.

Avant de choisir une solution, il faut clarifier l’objectif réel. Cherche-t-on à lever la charge plus haut? À libérer de l’espace sous le pont? À adapter le système à une structure existante? Cette distinction permet d’éviter des investissements mal orientés et de concentrer l’analyse sur les bons facteurs : la hauteur libre, le type de pont roulant, le choix du palan et les accessoires de levage.

Prochaine étape logique : si vous cherchez des solutions qui augmentent réellement la hauteur, voir Comment augmenter la hauteur de levage d’un pont roulant : les 5 solutions à considérer.
Et enfin, si nécessaire… Parlez-en à un spécialiste Premium pour valider rapidement ce qui limite votre hauteur (bâtiment, palan, accessoires) avant de modifier la configuration.
