Dégagements de pont roulant: pourquoi et comment éviter les problèmes?

Par Marc-André Martineau

Dans un projet de nouveau bâtiment, il y a plusieurs intervenants. Mais il y en a 2 qui, sans le savoir, pourraient se nuire l'un l'autre:

• Les installateurs de pont roulant
• Les installateurs des équipements techniques du bâtiment (voir l'encadré "Qu'est-ce qu'un équipement technique de bâtiment dans le contexte de cet article?").

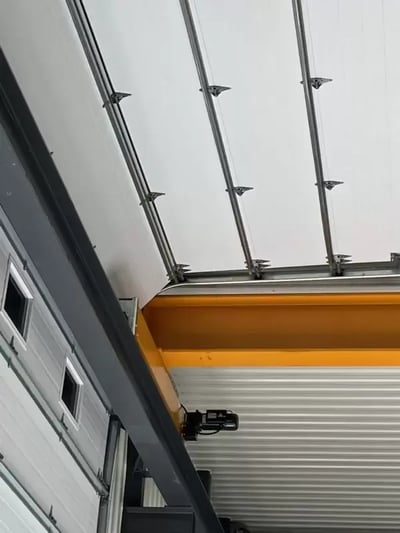

Gérer tous ces intervenants, c'est beaucoup de travail! Mais voici un scénario malheureusement fréquent : lors de l'installation du pont roulant, une porte de garage ou un conduit d'aération obstrue le déplacement de l'équipement. Résultat? Des modifications coûteuses, des délais supplémentaires et une perte de productivité viennent gâcher ce beau projet!

Chez Groupe Industriel Premium, nous accompagnons régulièrement des entreprises confrontés à ces situations, car souvent, ils ne savent pas quoi vérifier. Et malheureusement, nous avons constaté les conséquences concrètes : hauteur de levage perdue, budget explosé, retard dans la production, etc.

Dans cet article, vous découvrirez pourquoi les dégagements sont si souvent un problème lors de l'installation d'un pont roulant et comment éviter ces situations et leurs conséquences. Concrètement, nous répondrons aux questions suivantes:

• Quelles sont les conséquences d'une obstruction lors de l'installation d'un pont roulant?
• Comment prévenir les problèmes de dégagements ou d'obstruction?
• Quels sont les dégagements nécessaires?
• Comment la maîtrise des obstructions peut optimiser votre pont roulant, notamment en lien avec la hauteur de levage?


L'objectif? Prévenir les erreurs évitables et optimiser la valeur de votre installation. Mais pourquoi parler des dégagements? Est-ce si important?

Quelles sont les conséquences d'une obstruction lors de l'installation d'un pont roulant

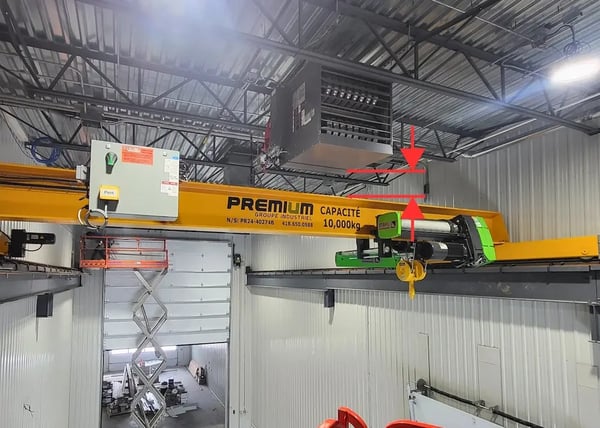

Lorsqu'on installe un pont roulant, il y a une distance à respecter entre l'équipement de levage et le bâtiment (murs et plafond), cela va de soi. Mais ce qui est moins évident, c'est de tenir compte des équipements techniques du bâtiment: ces objets installés à la fin de votre projet qui peuvent nuire à son fonctionnement. Quelles seront les conséquences si un de ces éléments empêche votre appareil de levage de fonctionner librement?

Lorsqu'on s'aperçoit qu'un de ces équipements techniques obstrue le pont roulant, il y a 3 conséquences possibles:

1. L'équipement qui empêche le pont roulant de circuler devra être modifié.

2. Le pont roulant devra être modifié pour pouvoir s'adapter à l'équipement technique.

3. Aucune des deux options précédentes n'est possible: il faudra s'accommoder de la situation!

Pour les 2 premiers points, cela impliquera:

• Des coûts supplémentaires - assurément
• Des délais supplémentaires - probablement


Dans le cas de la 3e possibilité, cela impliquera:

• Un pont roulant qui ne répond pas complètement à vos besoins
• Une perte de productivité
• Une perte de rentabilité

Quel dommage ce serait d'avoir travaillé aussi fort pour configurer le pont roulant le mieux adapté à vos besoins, d'avoir investi autant d'argent, pour ensuite se retrouver avec une machine qui ne vous donne pas le rendement prévu!

Alors, comment éviter un tel échec? Par une bonne planification.

Comment prévenir les problèmes d'obstruction de votre pont roulant?

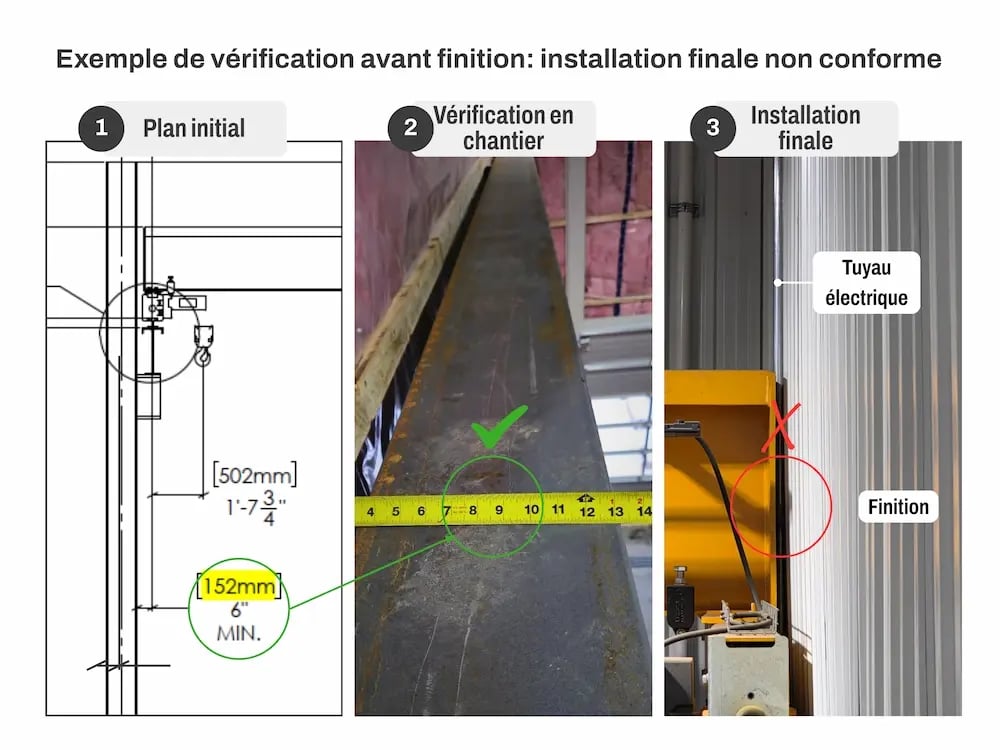

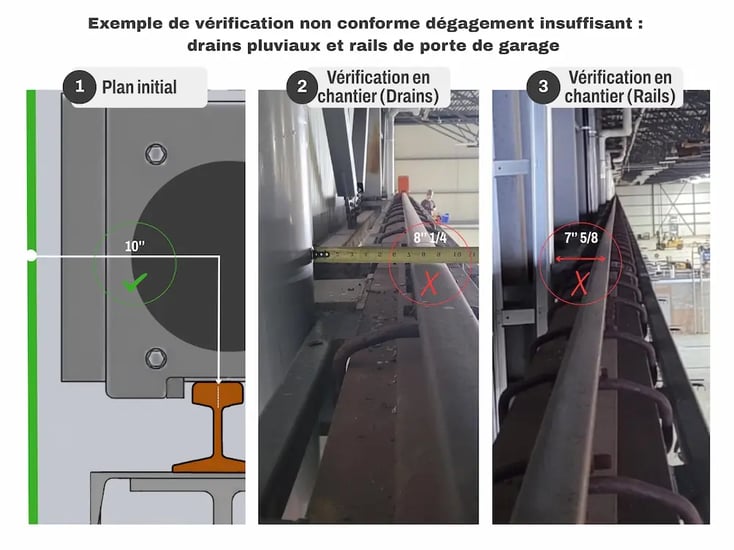

La principale raison de ces problèmes, est que les plans de structure, qui sont disponibles en début de projet, n'indiquent pas en détail l'emplacement des différents équipements techniques du bâtiment. Donc, il n'est généralement pas possible de s'assurer qu'il n'y aura pas d'entrave au début de la production du pont roulant. Souvent, ce n'est qu'au moment de l'installation de ces équipements qu'on se rend compte qu'ils gênent les appareils de levage. Alors, comment prévenir une telle situation?

Pour éviter les problèmes de dégagement, il faut planifier cet élément bien avant l'installation du pont roulant et des équipements techniques du bâtiment. Il devrait faire partie du processus à partir de la signature du contrat d'achat, mais avant la fin de la phase de production du pont roulant.

Une étape importante après la signature du contrat est l'approbation des dessins de pont roulant. Ce processus permet au fabricant d'indiquer à son client l'aménagement final des équipements de levage. En l'approuvant, le client indique que cet aménagement lui convient et qu'il est conforme aux contraintes du bâtiment. Mais ce plan peut être un outil précieux pour le client lui-même!

Une excellente pratique consiste à transmettre les dessins finaux des ponts roulants aux différents intervenants qui installeront les équipements techniques dans le bâtiment, en leur indiquant qu'ils doivent s'adapter à ce plan. Si ce n'est pas possible, la communication devrait les aviser également qu'ils doivent vous contacter pour tout problème que ce plan pourrait engendrer dans l'installation de leurs équipements. De cette façon, on peut adresser le problème durant la production du pont roulant plutôt qu'après. Cela a beaucoup moins d'impacts négatifs sur le projet.

SUGGESTION: En tant qu'acheteur d'appareils de levage, fournissez les dessins d'aménagement des ponts roulants aux compagnies qui installeront les équipements techniques de votre bâtiment. Demandez leur qu'ils vous confirment que ceux-ci n'entraveront pas les dégagements nécessaires aux ponts roulants.

Mais il n'y a pas que les obstructions qui posent problèmes. Il faut aussi respecter les normes de dégagement. Qu'est-ce que cela veut dire?

Quels dégagements doit-on prévoir autour d'un pont roulant?

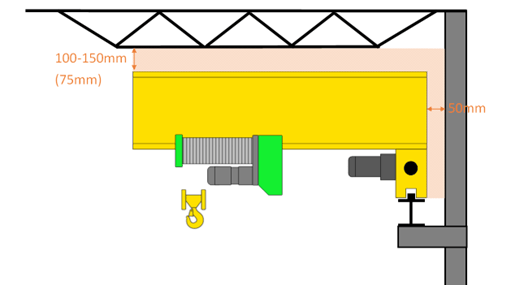

La norme CSA B167-16 article 5.1.10 exige « un dégagement minimal de 50 mm horizontalement et 75 mm verticalement avec toute obstruction » lors de l’installation d’un pont roulant. En lisant cela, nous visualisons immédiatement la situation, et la logique s’impose: il est prudent d’établir une telle norme d’espacement entre le sommier et le mur, et de même entre le pont roulant et le plafond. Évidemment, il peut s’agir d’un autre obstacle fixé au plafond ou au mur empêchant l’appareil de levage de circuler (gicleurs, éclairage, etc.). Bien entendu, un fournisseur de solutions de levage professionnel tiendra compte de cet élément crucial.

C'est là qu'entre en jeu l'importance que les dégagements ont pour vous, afin d'optimiser votre futur appareil de levage

Comment la maîtrise des obstructions peut-elle optimiser votre pont roulant?

Une bonne planification des dégagements n'a pas pour seul objectif d'éviter les obstructions ou de respecter les normes en vigueur. Elle permet aussi d'optimiser votre pont roulant. Comment cela?

En prévoyant des équipements techniques bien pensées, en fonction de vos besoins, vous pouvez augmenter l'approche du crochet ou même, la hauteur de levage. Voyons un exemple.

Optimisez votre hauteur de levage en faisant le bon choix d'équipement technique.

Différents types d'équipements techniques sont disponibles sur le marché. Par exemple, des lumières moins encombrantes peuvent permettre d'ajuster l'installation de pont roulant afin de gagner en hauteur et ainsi obtenir une hauteur de levage plus élevée. Dans certaines industries, gagner ne serait-ce que quelques centimètres en hauteur de levage peut faire toute la différence.

Pour en savoir plus sur des moyens supplémentaires d'augmenter la hauteur de levage, voir notre article "Comment peut-on augmenter la hauteur de levage? Les 5 solutions".

Une installation de pont roulant sans entrave: c'est possible!

Les dégagements et obstructions sont souvent des angles morts dans les projets de pont roulant, mais ils ont un impact direct sur...

• la performance
• la conformité
• les coûts

Cependant, il est tout à fait possible d'éviter les dangers reliées aux dégagements pour éviter ces conséquences!

Dès la signature du contrat, utilisez la documentation fournie par votre fabricant de pont roulant pour vous assurer que vos autres fournisseurs sachent où ils peuvent ou ne peuvent pas installer les équipements techniques. Dans le pire des cas, vous pourrez transmettre à votre fabricant de pont roulant les changements à effectuer avant l'installation.

💡 Prochaine étape :

Consultez votre représentant technique pour qu'il vous aide à prévenir les problèmes de dégagement du pont où qu'il vous fournisse les documents et dessins nécessaires pour lancer votre processus de prévention.

• Vous pouvez le contacter directement ou remplir le formulaire ci-dessous.

Si vous voulez en savoir plus sur les problèmes d'installation qui pourraient survenir lors d'une installation, consultez l'article:

Installation de pont roulant: 8 problèmes à éviter

En savoir plus
