La sécurité est une priorité majeure aujourd’hui. Pour éviter les accidents au travail, de nombreuses entreprises renforcent leurs mesures. Le levage est un domaine particulièrement concerné. Mais quelles options sont disponibles pour vous aider à rendre vos opérations de levage plus sécuritaires?
Le Groupe Industriel Premium, qui fabrique entre 200 et 250 ponts roulants par an, a installé beaucoup de ces options au fil des années. Mais j’ai constaté que ces solutions sont souvent méconnues des acheteurs. Ce serait regrettable qu’un accident survienne alors qu’une solution était disponible pour l’éviter. C’est pourquoi nous vous présentons ici le les 10 options de sécurité les plus courantes pour un pont roulant, accompagnées de leur prix.
Après avoir lu cet article, vous connaîtrez les options de sécurité adaptées aux situations les plus courantes. N’hésitez toutefois pas à partager vos enjeux de sécurité avec votre représentant, car d’autres solutions existent et peuvent même être développées sur mesure.
Remarque : Les prix indiqués dans cet article s’appliquent à des équipements neufs. Pour un pont roulant déjà en place, l’ajout de ces options peut nécessiter davantage de modifications, ce qui pourrait entraîner un coût plus élevé.
1. La télécommande de rechange
Qu’est-ce que c’est?
La télécommande permet de contrôler le pont roulant à distance. Aujourd’hui, la version sans fil est la plus courante. Mais si celle-ci fait défaut, il faut pouvoir la remplacer rapidement pour poursuivre les opérations.
Les fabricants de commande sans fils ont des stratégies différentes lorsqu’ils fournissent ce type de système. Certains incluent 2 télécommandes de manière standard pour le même pont roulant. D’autres en offrent seulement une, mais qui peut se coupler à plusieurs ponts roulants. Dans tous les cas, l’important est de s’assurer d’utiliser un 2e émetteur de manière sécuritaire.
Comment cette option rend-elle vos opérations plus sécuritaires?
Lorsque la télécommande principale tombe en panne, celle de rechange permet de reprendre le contrôle de votre levage et ainsi éviter des situations potentiellement dangereuses. Une charge qui reste en suspens plus longtemps que nécessaire devient une source de danger pour les travailleurs.
Cependant, la gestion de la 2e télécommande est aussi un aspect de sécurité cruciale, car certains modèles peuvent s’activer en même temps que la télécommande principale. Imaginez le danger que représente l’utilisation d’une 2e télécommande en même temps que la principale! À lire : Comment assurer la sécurité dans l’utilisation d’une télécommande de rechange sur mon pont roulant?
Le prix
Le prix d’une télécommande de rechange dépend de sa configuration, du nombre de boutons et de la programmation nécessaire. En moyenne, un émetteur standard à 8 boutons coûte environ 1 000 $, mais le prix peut atteindre jusqu’à 10 000 $ pour un modèle sur mesure équipé d’un joystick.
2. Le système anticollision
Qu’est-ce que c’est?

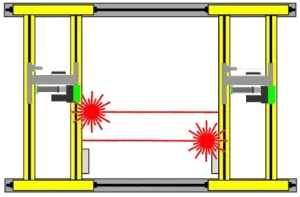

Il s’agit d’un système de lasers qui ont pour fonction d’empêcher les ponts roulants de se heurter l’un l’autre à pleine vitesse. Lorsque le système détecte l’arrivée de l’autre équipement de levage, il passe en basse vitesse, et ensuite s’arrête.
Comment cette option rend-elle vos opérations plus sécuritaires?
Le levage des charges peut entraîner un balancement dangereux, source d’accidents. L’opérateur doit donc le contrôler en permanence. Avec deux ponts roulants sur la même voie, le risque de collision augmente, ce qui peut provoquer un balancement imprévu et des accidents. Le système anticollision réduit ce risque en ralentissant ou arrêtant le pont roulant, limitant ainsi le balancement et les accidents.
Certaines précautions s’imposent lors de l’utilisation de cette option dans le cadre d’opérations de levage impliquant deux ponts roulants. Nous vous invitons à consulter notre article pour en savoir plus: Le levage en tandem est-il dangereux? Maîtrisez ses dangers insoupçonnés!.
Le prix
La technologie la plus couramment utilisée pour un système anticollision entre ponts roulants est le système laser. Il faut compter environ 1 000 $ par cellule laser, soit environ 2 000 $ pour un système couvrant deux ponts roulants.
3. L’interrupteur de fin de course
Qu’est-ce que c’est?
C’est un dispositif généralement mécanique qui a pour but d’empêcher le pont roulant ou le chariot du palan de heurter à pleine vitesse le butoir de fin de course. À l’approche de l’extrémité de la voie de roulement, un mécanisme est actionné pour faire passer le déplacement en vitesse réduite. L’objectif est donc semblable au système anticollision.
Ce dispositif est généralement standard pour le déplacement du pont roulant. Cependant, pour le déplacement du chariot, il faut vérifier si des opérations en tandem (deux palans en simultané) sont prévues, car les systèmes de fin de course peuvent poser des problèmes de sécurité dans ce cas. Pour plus d’information, consultez notre article Le levage en tandem est-il dangereux? Maîtrisez ses dangers insoupçonnés!.
Comment cette option rend-elle vos opérations plus sécuritaires?
Les avantages pour la sécurité sont semblables au système anticollision mentionné plus haut, à la différence que la protection se trouve aux extrémités de la voie de roulement plutôt qu’entre deux ponts roulants.
Cela dit, ce système présente également d’autres avantages moins axés sur la sécurité, mais tout aussi intéressants. La limite de fin de course empêche le moteur, et donc les roues, de continuer à tourner lorsque le pont roulant ou le chariot atteint le butoir d’extrémité. Cela prolonge la durée de vie des roues et des rails en réduisant leur usure due au frottement. De plus, il évite que le pont roulant ou le chariot ne heurte les butoirs d’arrêt à pleine vitesse, réduisant ainsi les mouvements de la voie de roulement et les risques de dommages.
Le prix
Le prix d’un interrupteur de fin de course pour le déplacement du pont roulant est généralement inclus sans frais supplémentaires. Pour le déplacement du chariot, il est toutefois recommandé de vérifier avec votre fabricant. Sur un pont roulant à simple chariot, le coût se situe autour de 500 $. En revanche, pour un pont roulant à double chariots avec partage d’état pour des opérations en tandem, le prix peut atteindre jusqu’à 3 500 $, selon le type d’électrification du pont roulant.
4. Le gyrophare
Qu’est-ce que c’est?
Le gyrophare est essentiellement une lumière installée sur le pont roulant, souvent orange, qui clignote pour indiquer que celui-ci est en déplacement. C’est un accessoire offert en option, bien qu’il puisse être obligatoire dans certains types d’industrie, comme les fonderies.
Comment cette option rend-elle vos opérations plus sécuritaires?
Le prix
L’installation d’un gyrophare ou d’un autre témoin lumineux coûte généralement environ 500 $ par unité.
5. L’afficheur de charge
Qu’est-ce que c’est?

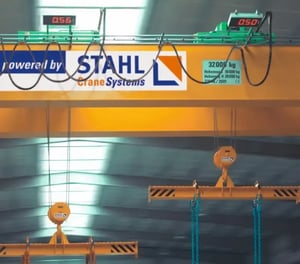

Il s’agit d’un dispositif électronique qui affiche en temps réel la charge soulevée par le palan. Le poids est clairement visible sur un écran, avec une précision variant entre 2 % et 5 % de la capacité nominale du palan. Il est possible de choisir l’unité de mesure (lb, kg ou tonnes) ainsi que la position de l’afficheur : directement sur le palan, sur le sommier ou sur la télécommande sans fil.
Conseil: Optez pour une balance suspendue au crochet (crane scale) lorsque la précision du poids est critique. Ce type d’équipement offre généralement une précision plus élevée, souvent comprise entre 0.1 % et 0.5 %.
Comment cette option rend-elle vos opérations plus sécuritaires?
Les équipements de levage ont une limite de capacité. Dépasser cette limite peut entraîner un effondrement qui peut provoquer des bris majeurs ou des blessures. C’est pourquoi la capacité maximum de l’équipement doit toujours être affichée . Mais l’afficheur de charge électronique permet d’augmenter le niveau de sécurité en surveillant la charge soulevée en temps réel.
Ainsi, on limite les risques d’erreur de soulever des pièces trop lourdes pour l’équipement ou coincées mécaniquement. À noter toutefois qu’il est toujours de la responsabilité de l’opérateur de connaître le poids de la pièce qu’il soulève (RSST article 248).
L’afficheur de charge s’avère également utile lors de levages impliquant deux équipements, car il permet à l’opérateur de s’assurer en temps réel que la charge est correctement répartie entre les crochets. Pour approfondir ce sujet, consultez notre article. Le levage en tandem est-il dangereux? Maîtrisez ses dangers insoupçonnés!.
Le prix
Le prix d’un afficheur de charge varie selon l’emplacement choisi. L’option la plus courante est de l’installer directement sous le palan, pour un coût d’environ 3 000 $. Il est aussi possible de l’installer sur le sommier ou à un autre endroit sur le bâti du pont roulant, avec la sommation des charges de deux palans, pour un coût d’environ 6 000 $.
6. La lumière d’éclairage
Qu’est-ce que c’est?

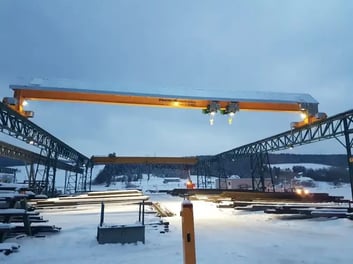

Il s’agit d’un système de lumière DEL installé directement sous la poutre du pont roulant ou du palan pour améliorer l’éclairage au sol. Cela est utile lorsque le pont roulant bloque partiellement la lumière du bâtiment, réduisant ainsi la luminosité au sol. À noter que cette option est utilisée aussi sur les ponts roulants extérieurs.
Comment cette option rend-elle vos opérations plus sécuritaires?
Tout dépendant des opérations et de la configuration du bâtiment, ce système d’éclairage supplémentaire peut aider à éviter les accidents qui seraient dus au manque de visibilité lors de certaines opérations.
Le prix
Que ce soit pour une utilisation intérieure ou extérieure, le coût est d’environ 2 000 $ par unité. Le prix peut toutefois varier selon les fonctionnalités souhaitées, par exemple l’ajout d’un capteur de luminosité ou d’un bouton dédié sur la télécommande.
7. La passerelle de maintenance
Qu’est-ce que c’est?

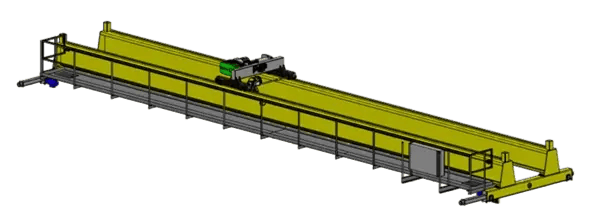

Il s’agit d’une plateforme avec garde-corps généralement fixée sur un pont roulant double poutre. Elles peuvent prendre des formes variées et être placées à différents endroits, avec des types de planchers divers. Elle sert d’accès à l’équipement de levage pour la maintenance de certains composants. Des accessoires comme des lignes de vie ou des trappes pour accéder aux moteurs peuvent aussi y être ajoutés.
Comment cette option rend-elle vos opérations plus sécuritaires?
La passerelle facilite la maintenance en toute sécurité, offrant un accès simple sur toute la longueur du pont roulant. Une fois le pont roulant déconnecté de l’alimentation électrique et cadenasser, la maintenance peut être effectuée en toute sécurité, sans risque d’accident électrique ni danger lié aux plateformes de levage, tels que les collisions avec des véhicules en mouvement.
Le prix
La conception et le coût d’une passerelle dépendent de plusieurs facteurs, notamment la portée du pont roulant, la présence d’escaliers, la distance requise devant les panneaux de contrôle, ainsi que l’ajout éventuel d’une ligne de vie ou de trappes d’accès aux moteurs. Pour une passerelle standard de 60 pi, le prix varie généralement entre 20 000 $ et 25 000 $.
8. Les butoirs temporaires
Qu’est-ce que c’est?

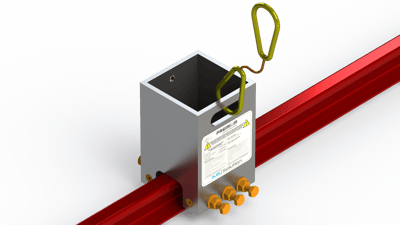

Un butoir temporaire est un dispositif mécanique facile à installer et à retirer sur une voie de roulement. Il sert à stopper un pont roulant, permettant ainsi de l’isoler pour effectuer une maintenance, même si d’autres appareils de levage sont sur la même voie de roulement. Il peut aussi empêcher un pont roulant d’atteindre une zone où des travaux d’entretien sur la mécanique de bâtiment sont en cours (portes de garage, lumières au plafond, ventilation, etc.).
Comment cette option rend-elle vos opérations plus sécuritaires?
Lorsqu’un travailleur effectue l’entretien d’un pont roulant, la présence d’autres ponts sur la même voie peut entraîner un risque d’accident. Un autre équipement pourrait entrer en collision avec celui en entretien, mettant en danger la sécurité. Le butoir temporaire isole le pont roulant en maintenance, empêchant ainsi tout impact avec les autres. De même, lors de travaux d’entretien sur des portes de garage ou autre mécanique du bâtiment se trouvant près des voies de roulement, les butoirs temporaires protègent les travailleurs des mouvements des ponts roulants.
Le prix
Le coût d’une paire de butoirs temporaires est de 1 875 $ CAD.
9. Le système de zonage
Qu’est-ce que c’est?

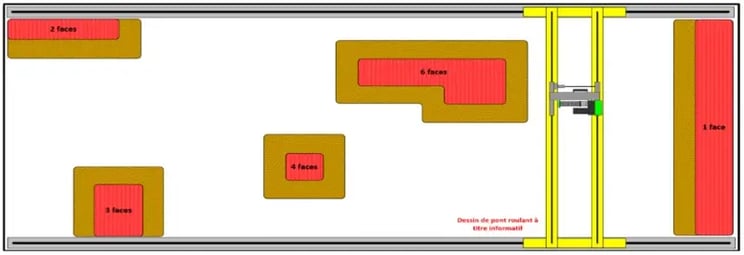

C’est une solution composée de capteurs et de contrôleurs qui permet de programmer des zones interdites au pont roulant. Lorsque le pont roulant s’approchera de ces zones, il ralentira et s’arrêtera au bord de la zone. Cette option est intéressante quand un pont roulant est installé dans une zone avec plusieurs machines critiques ou du personnel en déplacement fréquent.
Comment cette option rend-elle vos opérations plus sécuritaires?
Même si les opérateurs de pont roulant sont formés, des erreurs peuvent survenir. Ce système bloque le déplacement d’une charge vers une zone où se trouvent des travailleurs ou des machines, évitant ainsi les collisions, les dégâts et les blessures.
Le prix
Le coût d’un système de zonage dépend du nombre de côtés à protéger et de l’utilisation prévue. Si les capteurs sont placés au milieu de la voie de roulement avec une forte circulation, on privilégiera des capteurs plus robustes, comme les modèles magnétiques ou laser. En revanche, si la zone à protéger se trouve en fin de voie et qu’il y a peu de circulation, on optera plutôt pour des fins de course plus économiques, comme les modèles à croix. À titre indicatif, un système à deux côtés pour une utilisation légère coûte environ 3 500 $, tandis qu’un système à quatre côtés pour une utilisation intensive peut atteindre jusqu’à 8 000 $.
10. Les lumières de sécurité
Qu’est-ce que c’est?

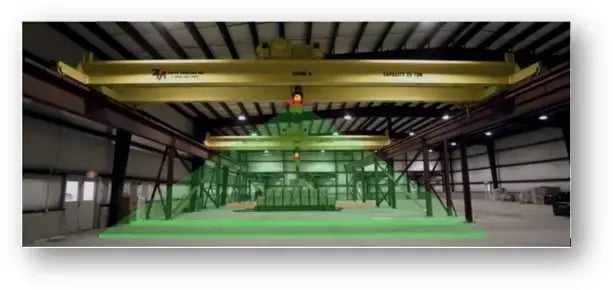

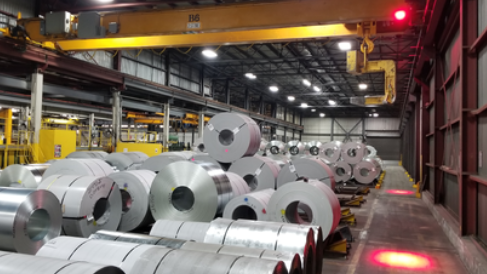

À ne pas confondre avec le gyrophare ou la lumière d’éclairage DEL, la lumière de sécurité est une lumière dirigée vers le sol pour marquer le déplacement du pont roulant. Cette lumière témoin peut être installée sur le bâti du pont roulant ou sur le palan. Quand elle est installée sur le pont roulant, elle est fixe et indique le déplacement du pont roulant au sol. Installée sur le palan, elle suit les déplacements du chariot. Il y a plusieurs types disponibles : projecteurs, laser sous forme rectiligne ou quadrillée, etc.
Comment cette option rend-elle vos opérations plus sécuritaires?
Cette option augmente la sécurité à un autre niveau, offrant un indicateur visuel, non seulement du déplacement de l’appareil, mais de son emplacement exact. Son usage est souvent intéressant pour les allées piétonnes. Toutefois, certains opérateurs n’apprécient pas cette option qui peut être considérée comme aveuglante.
Le prix
Plusieurs configurations sont possibles pour les lumières de sécurité : lignes, carrés ou points projetés au sol. La technologie utilisée peut également varier, allant du laser à la lumière DEL. La hauteur d’installation et l’environnement sont aussi des facteurs à prendre en compte. À titre indicatif, pour un pont roulant avec deux lignes laser, le coût est d’environ 8 000 $, tandis qu’un point au sol avec lumière DEL revient à environ 2 500 $ par unité.
En résumé
La formation d'opérateur de pont roulant: pas une optionAu Québec, un pont roulant ne peut être utilisé que par un opérateur ayant reçu une formation théorique et pratique dispensée par un instructeur qualifié, comme l'exige l'article 254.1 du RSST. Cette formation, adaptée au milieu de travail, couvre les équipements, les techniques d'élinguages, les inspections et les règles de sécurité. En savoir plus sur l'obligation de formation d'opérateur de pont roulant. |
Choisir les bonnes options de sécurité pour vous
Maintenant que vous connaissez ces options de sécurité, vous avez plus d’information en poche. Vous pouvez analyser vos opérations avec ces solutions en tête et identifier les options qui permettront d’augmenter la sécurité dans votre contexte.
Il est toutefois important de noter que plusieurs de ces options sont plus avantageuses à intégrer dès l’achat de votre pont roulant. Une fois l’équipement installé, leur ajout peut engendrer des coûts d’installation plus élevés en chantier.
Et si vous n’avez pas trouvé de solution à votre enjeu de sécurité après cette lecture? Ces 10 options ne sont qu’un aperçu. Pour déterminer la bonne solution de sécurité, faites analyser vos besoins par un spécialiste. L’article Besoin d'un pont roulant: Par où commencer? vous permettra de vous préparer à cette étape importante.
