Projet de pont roulant dans une nouvelle bâtisse: évitez le piège avec 5 vérifications

La planification d’un projet de nouvelle bâtisse industrielle est complexe. Il y a de nombreux éléments à prévoir et organiser. On pense souvent aux bureaux, à la machinerie ou à l’aménagement. Mais avez-vous réfléchi aux ponts roulants? Ne pas inclure cet élément pourrait avoir des conséquences : le bâtiment pourrait ne pas convenir à vos besoins de levage. C’est vrai, il est toujours possible d’apporter des changements de dernière minute pour s’ajuster. Mais, ce mauvais départ peut entraîner des coûts supplémentaires, des retards et des pertes de productivité.

Alors, comment s’assurer une bonne planification des équipements de levage dans votre projet de nouveau édifice? Quels sont les pièges à éviter? Avec ses 15 ans dans l’industrie, le Groupe Industriel Premium a livré de nombreux projets dans de nouveaux bâtiments en travaillant en étroite collaboration avec plusieurs entrepreneurs québécois. Nous avons surmonté plusieurs défis dans ces projets. C’est pourquoi, dans cet article, nous partageons avec vous un petit secret : le piège à éviter pour ne pas avoir un faux départ! De plus, vous découvrirez 5 vérifications à faire avec votre spécialiste en ponts roulants pour vous assurer que votre bâtiment sera adapté à vos besoins de levage.
Les voici :

1. L’application
2. La hauteur de la bâtisse
3. Le type de pont roulant
4. La position des voies de roulement
5. La mécanique du bâtiment

Vous éviterez ainsi des frais imprévus, et de nombreux tracas. Mais commençons par identifier le piège pour ne pas y tomber!

Le piège d’un projet de pont roulant dans un nouveau bâtiment: ne pas impliquer votre fournisseur dès le début

Le plus gros piège à éviter est de ne pas inclure le fabricant de ponts roulants dès le début du projet. Ce spécialiste peut vous donner des conseils précieux pour éviter les problèmes plus tard. Quand faut-il le consulter ? Dès la conception du bâtiment. Il pourra vous aider à planifier votre construction pour qu’elle soit adaptée à vos besoins de levage.

Quels sont les 5 vérifications à faire en compagnie de votre spécialiste avant de concevoir votre nouveau bâtiment, et pourquoi?

1re vérification : déterminer l’application pour définir les besoins

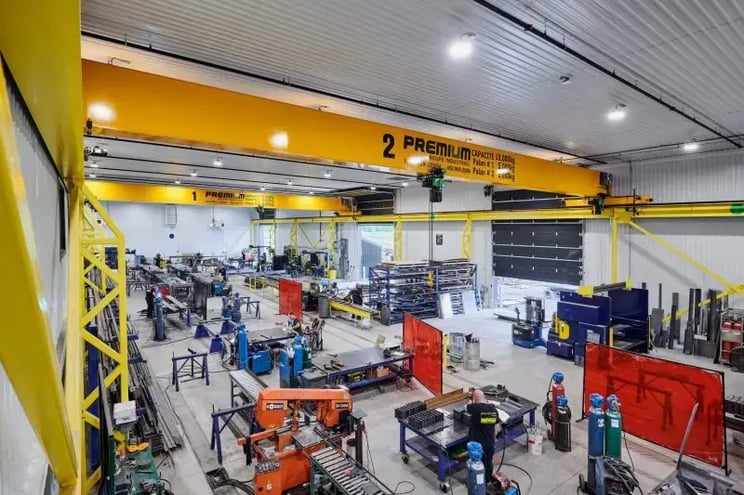

Cette vérification est la plus importante. Elle déterminera souvent beaucoup d’autres éléments des prochaines étapes de vérification. Il s’agit de ce que vous voulez faire avec votre pont roulant, vos opérations de levage. Cela déterminera, par exemple, si vous avez besoin d’une solution à un ou plusieurs ponts, ou si vos ponts auront un ou plusieurs palans. Ces choix se répercuteront sur la hauteur de levage, le type de pont, la position de la voie de roulement, etc. Bref, sans cette analyse au préalable, les conséquences pourraient être importantes sur votre projet, et avoir l’effet d’un jeu de domino désagréable!

2e vérification : déterminer la hauteur de la bâtisse pour éviter les déceptions

Comme l’indique notre article Comment peut-on augmenter la hauteur de levage? Les 5 solutions, la hauteur libre est un élément clé pour obtenir la hauteur de levage souhaitée pour vos opérations, mais aussi pour d’autres raisons. Par exemple, est-ce que des camions doivent pouvoir circuler sous le pont roulant? Si le bâtiment n’est pas assez haut, des modifications coûteuses pourraient être nécessaires. Mieux vaut anticiper dès le départ, car une fois le bâtiment érigé, il y a peu de solutions abordables.

3e vérification : décider du type de pont roulant pour vos besoins

Quel est le type de pont roulant qui convient à vos besoins: déposé ou suspendu? Bien que les ponts roulants déposés soient les plus communs, il vaut la peine de s’y arrêter. Pourquoi? Si la meilleure option pour vous est effectivement un pont roulant déposé, vous aurez besoin d’une voie de roulement fixée aux colonnes de votre structure. Mais dans le cas d’un pont roulant suspendu, il devra être soutenu par les poutrelles de votre bâtiment. Comment savoir lequel vous convient le mieux? En consultant votre fabricant de ponts roulants. Lors de l’analyse de vos besoins, il vous fera la bonne recommandation, et vous pourrez ensuite concevoir la structure de votre bâtiment en conséquence. Mais sinon, vous devrez très probablement l’adapter à la conception de votre bâtiment, qui ne sera peut-être pas idéal.

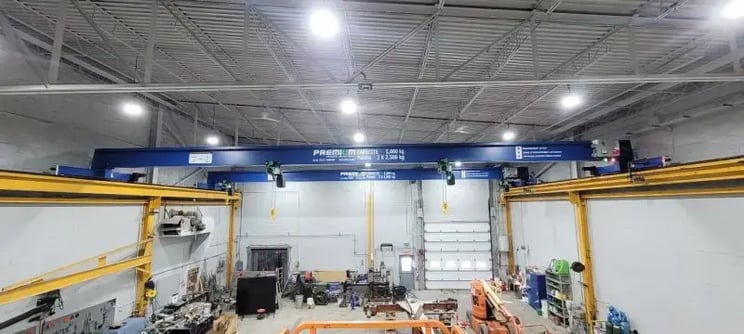

Ponts roulants dépos

4e vérification : décider du positionnement des voies de roulement pour vos opérations

Où seront positionnées vos voies de roulement? Dans quel sens seront-elles installées? D’où arriveront vos chargements et déchargements? Pourquoi toutes ces questions? Le positionnement de vos voies de roulements doit être en fonction de l’emplacement choisi pour l’accès aux lourdes charges, notamment par vos camions. Si vous réfléchissez à cet élément après la conception du bâtiment, cela pourrait entraîner des contraintes, des coûts supplémentaires et des retards. L’expérience de votre spécialiste en levage vous sera certainement précieuse dans ce domaine.

5e vérification : s’assurer que la mécanique du bâtiment n’interfère pas avec le pont roulant

Les éléments comme l’éclairage, la ventilation, les gicleurs ou les portes de garage peuvent entraver le déplacement du pont roulant (voir notre article Que dois-je vérifier pour m’assurer que mon pont roulant puisse circuler librement ?). Une bonne planification évite les conflits entre ces équipements mécaniques installés sur le bâtiment et la trajectoire de votre pont roulant. Par exemple, quand des modifications sont apportées à votre pont roulant après sa fabrication due à une obstruction imprévue, des frais et des délais peuvent s’ajouter.

Conseil bonus : évitez les surprises en vérifiant les inclusions

Certains éléments, comme les rails ou les butoirs d’arrêt, sont parfois inclus dans le contrat de construction de votre entrepreneur, mais pas toujours. Soyez donc vigilants avec les inclusions, mais aussi en vous assurant que le tout respecte les normes en vigueur. Par exemple, il est important de vérifier que la sélection des rails a été validée par votre fournisseur de pont roulant et que l’installation respecte les tolérances d’alignement du CMAA (voir tableau ci-joint) CMAA Voie roulement tolérances – GIP-SIP R01.

N’attendez plus avant d’agir!

Certains propriétaires de bâtiments industriels ont eu des déceptions au cours de leur projet de pont roulant. Il est donc sage d’impliquer votre spécialiste en début de processus pour votre bâtiment qui contiendra des équipements de levage. L’application, la hauteur de levage, le type de pont roulant, les voies de roulement et la mécanique du bâtiment sont tous des éléments pouvant perturber votre projet s’ils ne sont pas considérés avant la conception de votre bâtiment. Épargnez-vous les désagréments de devoir repenser vos opérations! Installez une solution en fonction de vos opérations, et non en fonction du bâtiment! Vous trouverez des renseignements supplémentaires sur ces éléments dans notre article Besoin d'un pont roulant: Par où commencer? Quelles informations dois-je transmettre à mon fournisseur?

Des outils d’estimation existent pour valider certaines données rattachées à la conception de votre bâtiment. Renseignez-vous auprès de votre spécialiste en ponts roulants. Remplissez le formulaire au bas de la page AVANT la conception de votre bâtiment, et notre spécialiste vous aidera à ne rien oublier.
