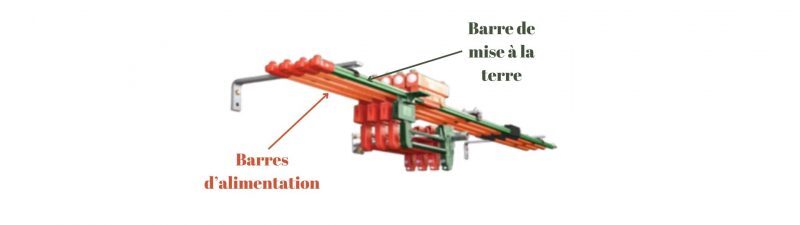

Barre de mise à la terre sur pont roulant: Pourquoi et quand?

Par Francis Rioux
Représentant technique chez Groupe Industriel Premium inc.

Saviez-vous que dans l’industrie manufacturière canadienne, 68 % des entreprises déclarent subir des arrêts non planifiés au moins une fois par mois? Pour certaines, ces imprévus peuvent coûter entre 10 000 $ et 500 000 $ l’heure. Combien de ces arrêts pourraient être évités avec une mise à la terre plus stable? Difficile à dire.

Mais la technologie change. Les ponts roulants modernes intègrent aujourd’hui beaucoup plus de composants sensibles, ce qui les rend beaucoup plus vulnérables aux variations électriques.

Dans cet article, nous allons vous expliquer exactement quand et pourquoi vous devez installer une barre de mise à la terre sur un pont roulant. Vous découvrirez les réglementations en vigueur et les situations où cette mise à niveau devient obligatoire.

Commençons par établir pourquoi la mise à la terre est obligatoire et quels sont les normes et règlements à ce sujet.

La mise à la terre des ponts roulants : nouvelle norme oblige!

À la fin mars 2004 entrait en vigueur une mise à jour du Code canadien de l’électricité (CCÉ), dont l’obligation de la mise à la terre. C’est donc à partir de cette date que les nouveaux ponts roulants installés dans les usines du Québec devaient être munis d’une barre de mise à la terre. Cette nouvelle réglementation a également fait son apparition dans la norme CSA B167-08 (4.5.7) en 2008.

Mais qu’en était-il des équipements déjà installés avant cette date? Allait-on être obligé d’installer une barre de mise à la terre sur tous ces équipements déjà en place? Non, et voici pourquoi.

Faut-il installer une barre de mise à la terre sur votre pont roulant? Voici comment savoir!

Selon la RBQ, il existe une forme de droit acquis concernant les équipements installés avant la date de modification. En effet, il est spécifié que « le Code actuel s’applique aux travaux exécutés actuellement. Il ne peut pas être utilisé comme critère absolu pour juger de la situation touchant des travaux faits antérieurement, puisque c’est plutôt le Code de l’époque qui en était la référence. » (Domaines d’intervention, mesures différentes et droits acquis, site RBQ)

Toutefois, si des « travaux de modifications sont effectués sur la portion de l’installation visée, le droit acquis se transforme en devoir de respecter les exigences du code en vigueur au moment des travaux. » Qu’est-ce que cela signifie? Que toute modification électrique reliée à l’installation actuelle impliquera l’installation d’une barre de mise à la terre pour conformer l’installation aux normes en vigueur. C’est le cas lors d’un remplacement ou de l’ajout d’un pont roulant, par exemple, car les besoins électriques ne seront pas les mêmes.

D’autres modifications électriques pourraient impliquer l’ajout d’une barre de mise à la terre si votre pont roulant n’en a pas déjà une. Alors, comment procéder lors de votre prochain projet?

Dans quels cas une barres de mise à la terre devient-elle obligatoire?

• Lors du remplacement ou de la modernisation d’un pont roulant
• Lors de l'ajout d'un nouveau pont roulant
• Lorsqu’on modifie le système de barres conductrices existant, par exemple lors d’un rallongement de la voie de roulement.



Évidemment, dans le doute, consultez un spécialiste en levage qui pourra analyser la situation précisément. En effet, apporter une modification non conforme sur un système de barres conductrices pourrait entraîner des conséquences bien pires. Être pris en défaut pourrait vous obliger à intervenir en urgence à un moment qui nuirait davantage à votre productivité.

À ce sujet, ajouter une barre de mise à la terre peut être compliqué, car l’intervention pourrait s’étendre sur toute une voie de roulement, plutôt qu’un secteur isolé de votre production. Pour limiter les inconvénients, votre expert en levage peut vous conseiller et déterminer avec vous une méthode pour limiter les impacts.

Au-delà des normes, pourquoi installer une barre de mise à la terre?

Les ponts roulants modernes intègrent beaucoup plus d’électronique qu’avant: variateurs de vitesse, automates, capteurs, diagnostics à distance et systèmes d’assistance à l’opérateur. Une bonne mise à la terre aide à éliminer les interférences et les courants parasites, ce qui réduit les erreurs et stabilise le fonctionnement des variateurs de vitesse. Bref, ça aide à éviter les anomalies et les arrêts intermittents, souvent difficiles à diagnostiquer.

Planifier vos modifications pour garantir conformité et fiabilité

Maintenant que vous comprenez les obligations légales et les bonnes pratiques reliées aux barres de mise à la terre des ponts roulants, vous pouvez prendre les bonnes décisions lors de vos prochaines modifications. Une barre de mise à la terre dédiée n’est pas seulement une question de conformité, mais un élément clé pour améliorer la fiabilité de l’équipement et réduire le risque d’arrêts difficiles à diagnostiquer.

Si vous envisagez une modification de votre pont roulant, nous vous recommandons de faire vérifier votre installation par un expert. Contactez un spécialiste Premium pour une analyse personnalisée. Nous accompagnons les entreprises industrielles qui désirent des modifications conformes et optimisées de leurs équipements de levage. Contactez un spécialiste pour obtenir une évaluation personnalisée de votre situation.
