Peut-on ajouter un palan à un pont roulant pour être plus productif?

Quelle est la capacité de levage maximale dont vous avez besoin? 15T, 20T, ou peut-être plus ? Il vous faudra donc un équipement en fonction de cette capacité. Mais si la majorité de vos levages sont pour des charges relativement légères, cet équipement sera-t-il assez rapide pour que vos opérations restent productives?

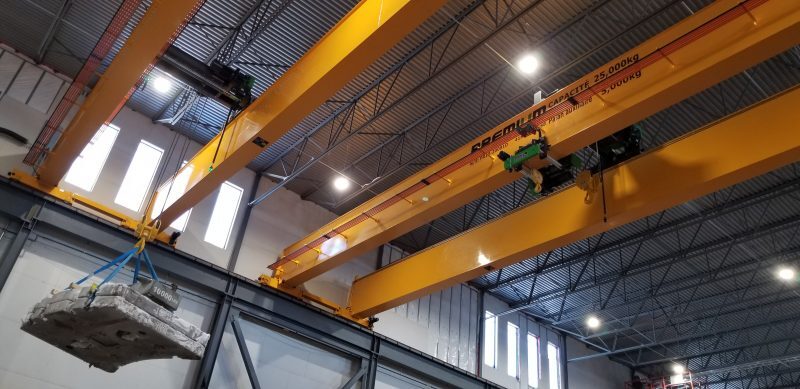

Dans le contexte de productivité d’aujourd’hui, est-ce possible de soulever vos charges les plus lourdes tout en demeurant rapide avec le reste de vos opérations de levage? Lorsqu’ils constatent les limites de vitesse des équipements de grande capacité, beaucoup de clients nous demandent s’il est possible d’ajouter un 2e palan sur la poutre de leur pont roulant pour accélérer le levage des charges moins lourdes (communément appelé palan auxiliaire).

Premium a fabriqué et vendu des centaines de ponts roulants à 2 palans ou plus. Ces configurations ont été conçues pour différentes applications, comme le levage en tandem, par exemple. Pour plus d’information sur ce type d’application, veuillez consulter l’article : Quels sont les avantages du levage en tandem? Toutefois, plusieurs installations de ponts roulants à double palan concernaient des palans auxiliaires.

Dans cet article, nous répondrons aux questions suivantes :

1. Puis-je installer un palan supplémentaire sur mon pont roulant?
2. Si oui, comment l’installer en toute sécurité?
3. Quelles sont les vitesses des équipements en fonction de leur capacité?
4. Quel sera l’impact de l’approche du crochet?

Les projets de pont roulant à 2 palans sont assez fréquents, mais peut-on installer un 2e palan sur un pont roulant existant? Débutons avec cette question.

Peut-on ajouter un palan sur une poutre d’un pont roulant existant?

Il est tout à fait possible d’en ajouter un sur un pont roulant existant. Cependant, il y a des étapes à prendre en compte dans ce type de projet. Après tout, votre pont roulant a probablement été conçu à la base pour un seul palan. En ajouter un autre est donc une modification majeure de votre équipement et, dans ces circonstances, il faut suivre les directives des normes en vigueur.

Alors, comment installer un palan supplémentaire sur un pont roulant en toute sécurité?

Comment installer un palan supplémentaire sur un pont roulant existant en toute sécurité?

Lorsqu’il est question d’une modification majeure d’un équipement de levage, la première étape sera toujours une ingénierie (CSA B167-16, 5.1.11). Ensuite, il faudra apporter les modifications électriques nécessaires. Puis, lors de l’installation, il faudra faire une mise en service incluant un test de charge.

En fait, les étapes sont similaires à celles expliquées dans l’article « J’aimerais remplacer mon palan » : les 5 étapes à respecter!. La principale différence avec un nouveau palan, à part le fait que votre palan actuel demeurera en place, est que de nouvelles composantes électriques seront certainement nécessaires, ce qui peut impliquer l’ajout de câblage ou un nouveau panneau électrique.

Mais, diront certains, ne peut-on pas simplement augmenter la vitesse de levage de mon palan actuel afin d’éviter l’achat d’un nouveau? Répondons à cette question tout en explorant les vitesses de levage en fonction des modèles.

Quelles sont les vitesses de levage disponibles en fonction de leur capacité nominale?

Les palans à câble ou à chaîne ont des vitesses disponibles en fonction du modèle. Généralement, plus il peut soulever des charges pesantes, plus la vitesse diminue. Bien qu’il soit possible d’augmenter la vitesse du palan, cela impliquerait de remplacer des pièces majeures, comme le moteur et le réducteur, engendrant des coûts importants. De plus, les pièces d’usure d’un palan de grande capacité coûtent plus cher. En additionnant les coûts de modification et les frais d’entretien qui s’en suivront, la majorité des acheteurs optent pour un palan auxiliaire pour faire les levages quotidiens de charges plus légères.

Alors, dans le but de bien s’orienter et déterminer la bonne stratégie, il est avantageux de connaître les vitesses de levage associées aux différentes capacités. Les tableaux suivants donnent un aperçu des vitesses de levage disponible selon la capacité du palan.

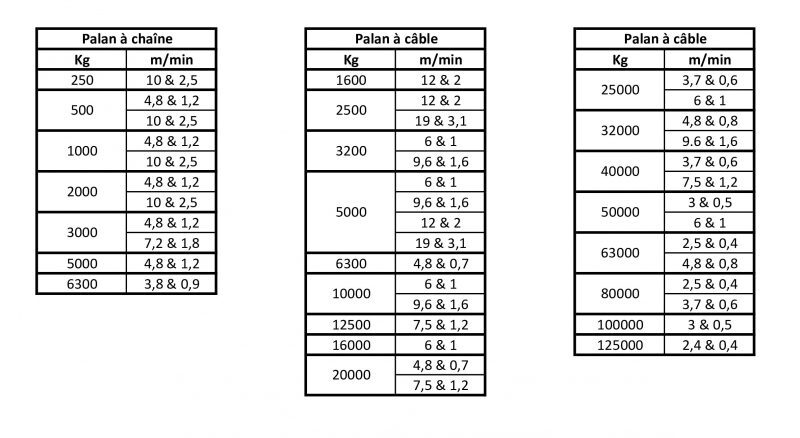

Vitesses de levage disponibles selon la capacité nominale du palan

Les tableaux ci-dessous concernent des palans à 2 vitesses. Les unités de mesure sont en mètre par minute. Ces vitesses peuvent varier en fonction de la marque et du modèle.

Ces renseignements vous permettront d’avoir une vue d’ensemble des vitesses de levage et d’évaluer vos besoins en fonction des charges que vous devez soulever.

Toutefois, il y a un autre élément à prendre en compte. Il s’agit de l’impact de l’approche du crochet lors de l’ajout d’un 2e palan. Qu’est-ce que cela veut dire?

Quel sera l’impact de l’approche du crochet en ajoutant un palan sur mon pont roulant?

L’ajout d’un palan sur votre pont roulant peut vous permettre d’accélérer la vitesse, mais pourrait aussi vous faire perdre de la distance d’approche. Qu’est-ce que cela veut dire?

Votre palan actuel peut se déplacer jusqu’à une certaine distance aux extrémités de la poutre de votre pont roulant. Vous pouvez alors saisir des pièces avec le crochet de ce dernier à l’intérieur de cette limite. C’est ce qu’on appelle l’approche.

Toutefois, en ajoutant un palan auxiliaire, votre palan principal ne pourra plus se rendre aussi loin sur la poutre du côté où sera installé le nouveau, car il sera bloqué par celui-ci. Pareillement, votre palan auxiliaire sera bloqué par le principal de l’autre côté. Il y a donc une perte d’approche aux 2 extrémités de la poutre du pont roulant.

Palan auxiliaire sous une poutre
(sans perte d’approche du crochet)

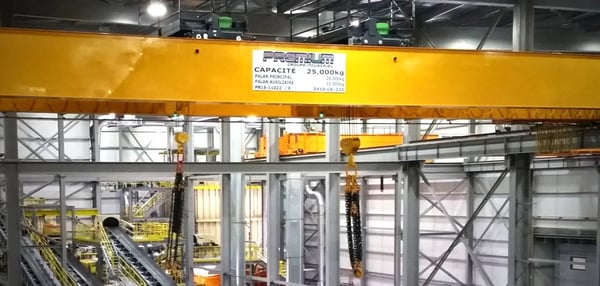

Palan auxiliaire indépendant du palan principal
(avec perte d’approche du crochet)

Un chariot : Palan principal
et auxiliaire
(avec perte d’approche du crochet)



Pour cette raison, il est important de réfléchir à l’avance à vos opérations afin de s’assurer la meilleure configuration et garantir l’approche nécessaire pour vos différents levages. Pour y arriver, quelles seraient les prochaines étapes afin d’ajouter un palan sur votre pont roulant?

Par où commencer ?

Il est vrai qu’un palan pouvant soulever une lourde charge est plus lent qu’un palan pour une charge plus légère. Comme il n’est pas vraiment avantageux d’augmenter la vitesse d’un palan après sa mise en service, il peut être nécessaire d’en ajouter un auxiliaire pour accélérer le levage de pièces moins lourdes. Et c’est tout à fait possible. En suivant bien les étapes, vous pourrez concrétiser votre projet en toute sécurité et dans le respect des normes en vigueur.

Alors, comment procéder? La première étape consiste à contacter un spécialiste en levage qui vous aidera avec les éléments suivants déjà discutés :

1. Valider l’ingénierie de votre équipement
2. Analyser votre application et vos opérations pour déterminer vos besoins en termes de capacité, de vitesses et d’approche du crochet
3. Déterminer les modifications et ajouts électriques nécessaires
4. Vous renseigner sur les étapes suivantes de votre projet.

En procédant ainsi, vous vous assurez d’ajouter le bon type de palan sur votre pont roulant actuel. Une solution qui sera efficace du premier coup et sans embûches! Si vous désirez l’aide d’un de nos spécialistes en levage, n’hésitez pas à remplir le formulaire au bas de cette page. Un de nos experts analysera votre projet avec vous et vous fournira celui adapté à vos besoins.
